大功率超充站建设：配电保护、直流计量、能源一体化管控方案

一座 480kW 起步、整站做到 MW 级的超充站，和普通快充站是两种不同的电气形态。

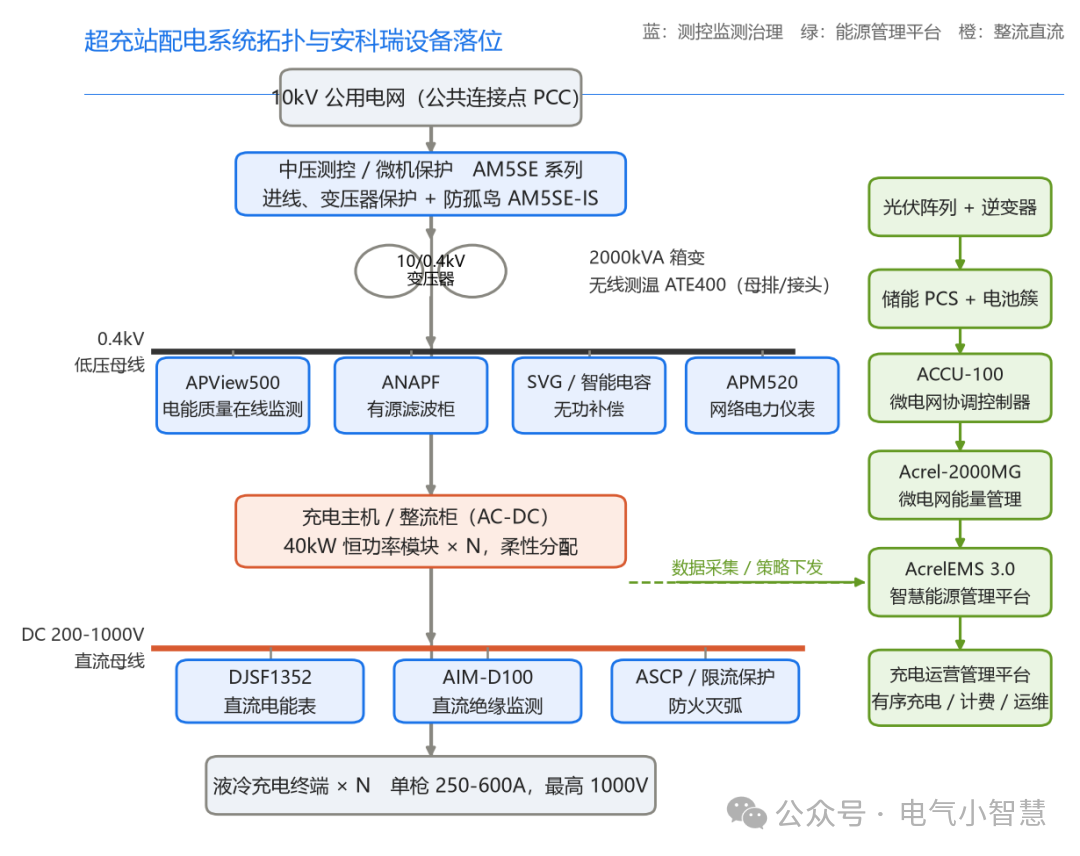

功率上去了，配电、监测、计量、安全、运维每一环都要重新考虑。下面按电流的路径走一遍——从 10kV 进线，一直到 1000V 直流枪线，看看安科瑞的产品分别能落在哪些位置。

01 超充站的三个特征，决定选型逻辑

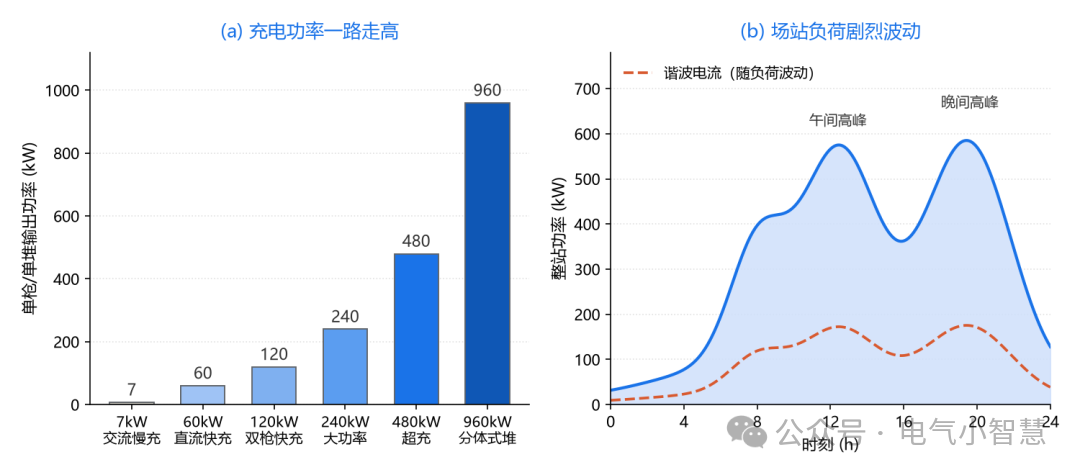

功率密度高。 单枪从 120kW 跳到 480kW，液冷终端电流做到 600A，一座站配 6~12 个终端，整站容量轻松上兆瓦。变压器、电缆、母排都是按以前几倍的量在走。

非线性负载集中。 站里全是 AC-DC 高频开关整流模块，是典型的非线性负载，电流波形畸变严重。

负荷波动快。 上午可能只有两台车在充，中午十几把枪同时工作，傍晚又是一波高峰。

这三条对应到电气设计上就是三件事：谐波治理不能省、补偿必须能跟得上、直流侧安全要有手段。

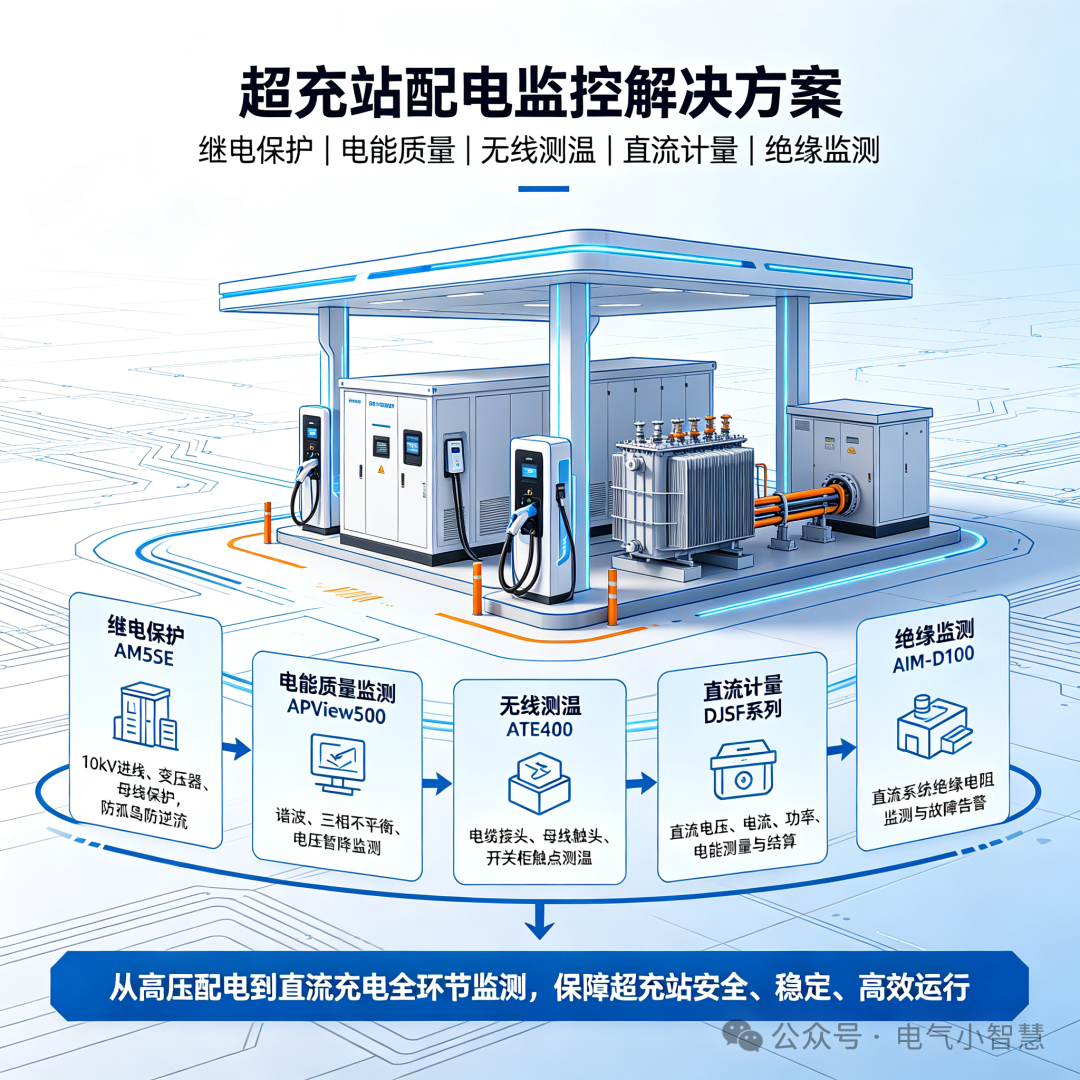

02 进线侧：保护、测控与温度监测

超充站一般由 10kV 进线经箱变降到 0.4kV，再送到充电主机。

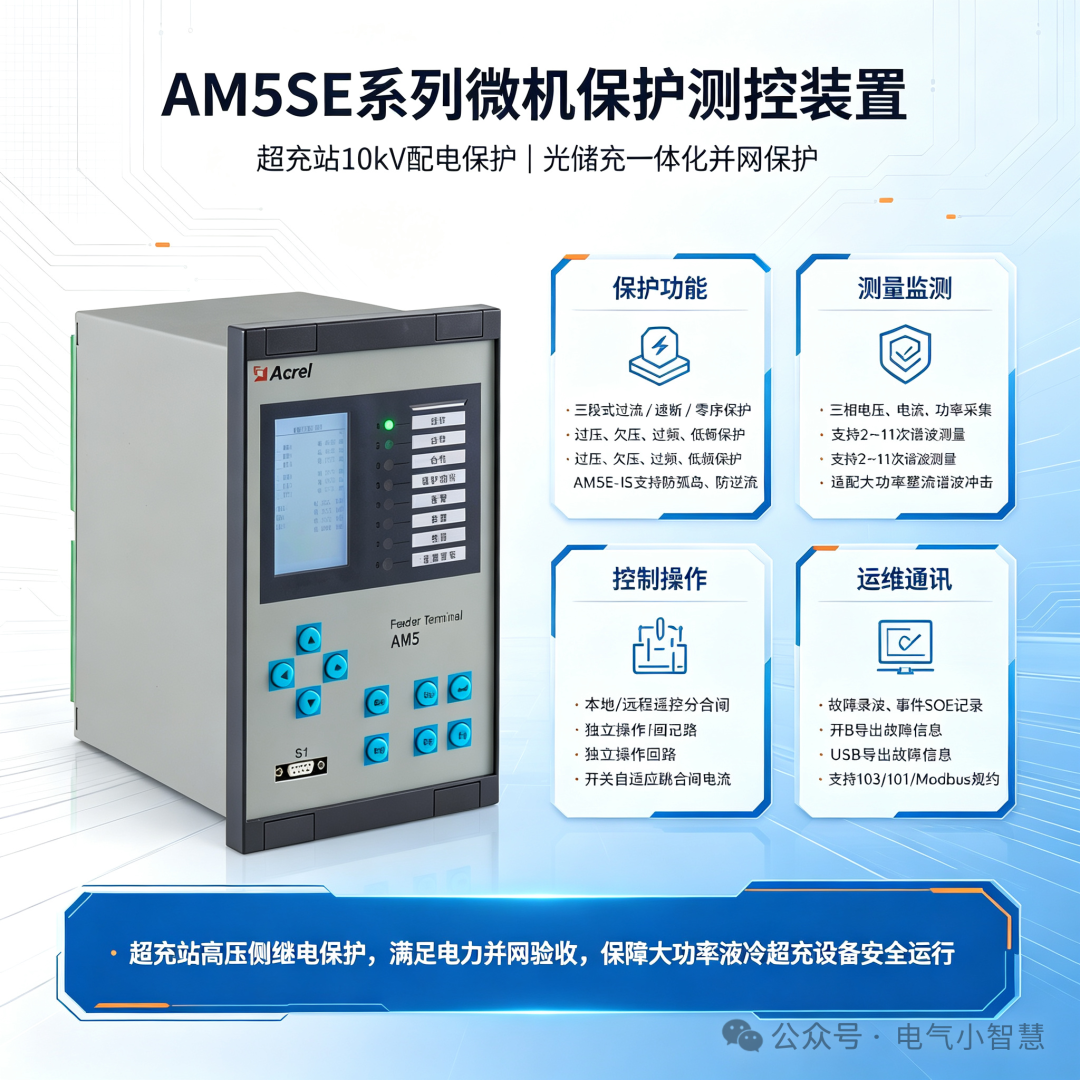

• AM5SE 系列微机保护装置：承担进线、变压器的保护与测控；光储充一体化站点在并网点可以用 AM5SE-IS，具备防孤岛与防逆流监测，外部电网停电时可靠断开。

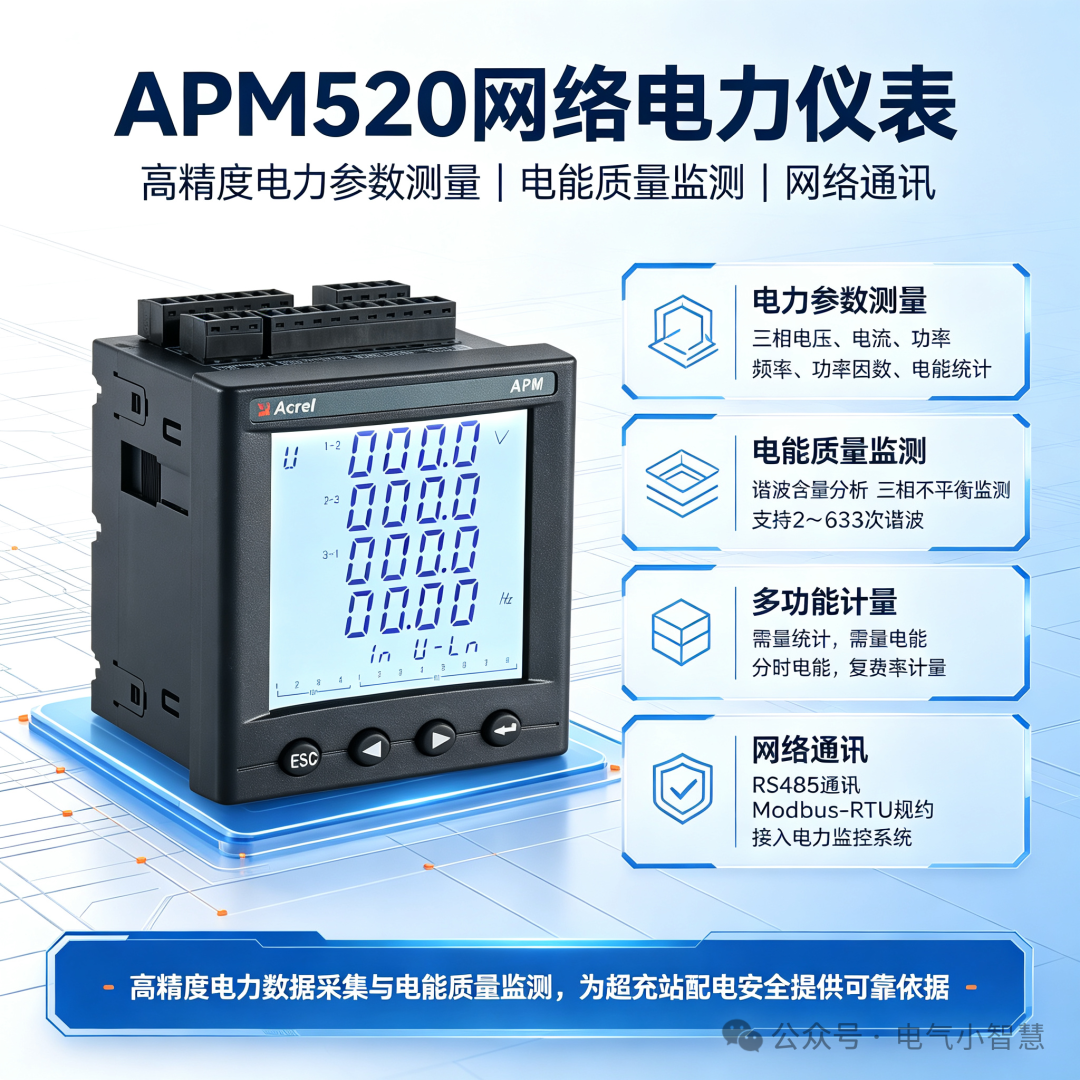

• APM520 网络电力仪表：全电量测量，带谐波畸变率、电压合格率统计和分时电能统计，用于高低压侧的电能监测与管理。

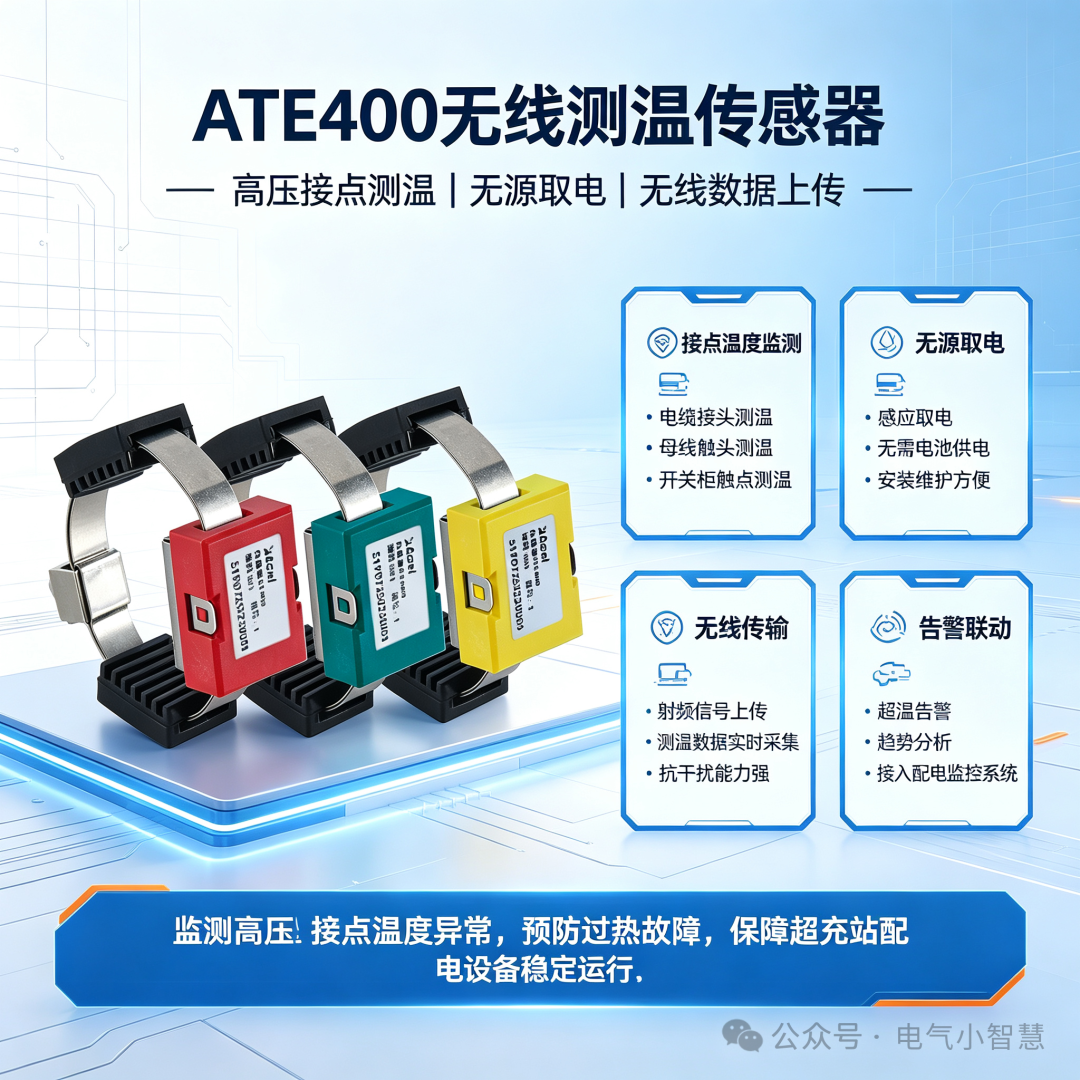

• ATE400 无线测温：贴在母排、电缆接头、变压器触头上，把本来要停电巡检才能发现的发热点变成在线数据。

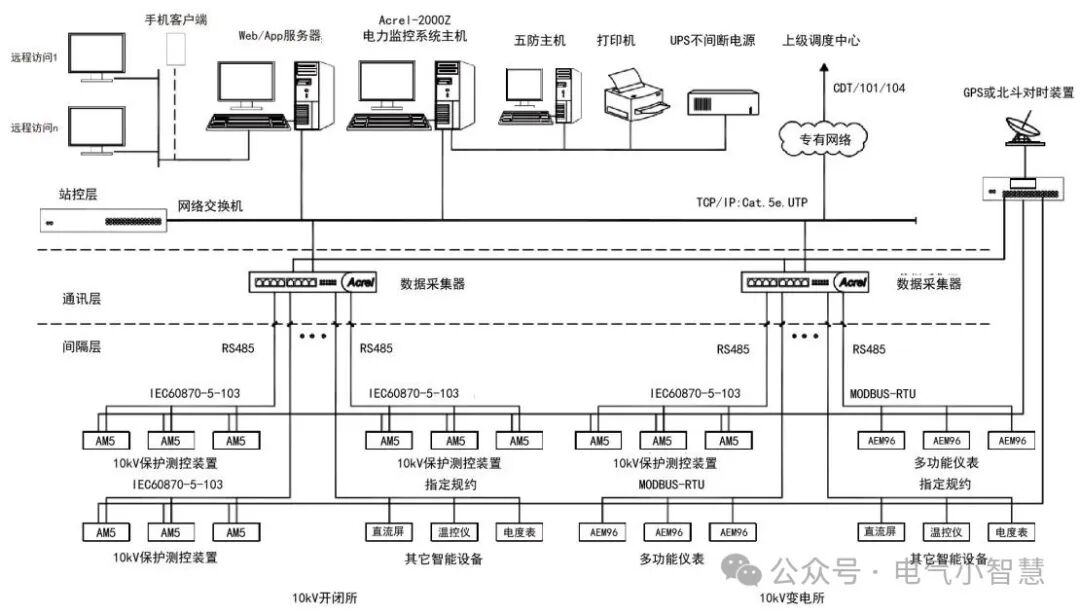

• Acrel-2000 电力监控系统：把上面这些数据统一汇到值班室，形成站级监控画面。

03 电能质量：超充站最容易踩的坑

这一节值得多说几句，因为它是超充站从"能建"到"能验收"之间最常见的坎。

谐波从哪来？

充电桩内部的 AC-DC 整流模块工作时，电流不再是标准正弦波，会向电网注入 5、7、11、13 次特征谐波。站内桩越多、功率越大，谐波叠加越明显。

四个实打实的后果

一、是电网考核。 谐波超出 GB/T 14549 限值、电压总畸变率超标，供电公司会对场站进行考核处罚，直接吃掉运营利润。

二、是设备发热。 谐波电流让变压器、电缆、中性线额外发热，占用设备容量。这里要特别提醒中性线：三次谐波在三相中同相位，会在 N 线上叠加，电流可能达到相线的 3 倍，很多快充站的 N 线过热问题就出在这里。

三、是电容谐振。 谐波与站内无功补偿电容容易发生并联谐振，轻则电容鼓包烧毁，重则整个柜体炸裂。

四、是干扰误动。 谐波干扰计量、保护与控制系统，出现计量不准、充电桩停机、精密设备误动。

为什么是 APF，而不是传统无源滤波？

无源滤波器（FC）按固定次数设计，只能滤那几路。而超充站的功率是实时波动的——负载一变，无源方案就容易失谐，甚至反过来和电网阻抗谐振。

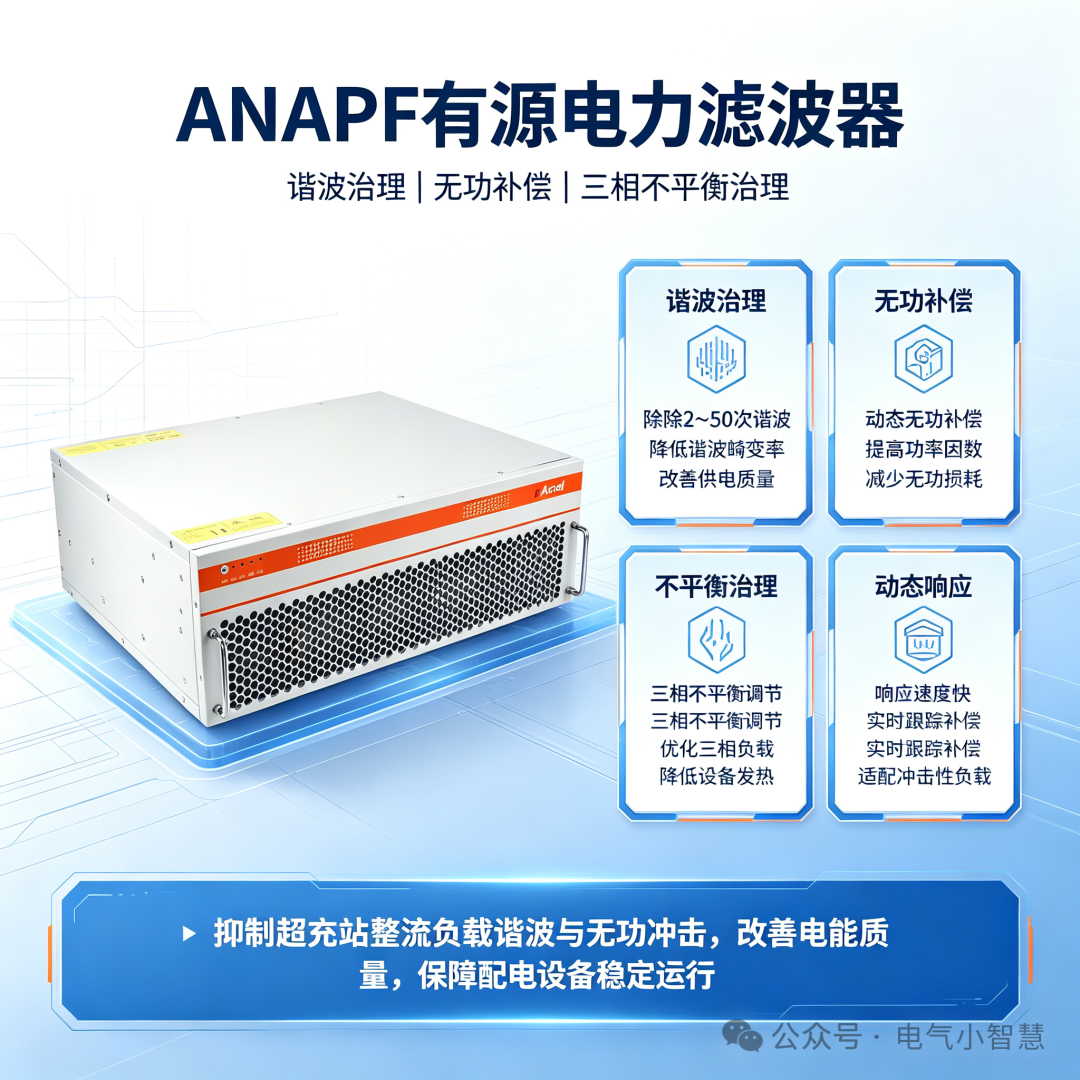

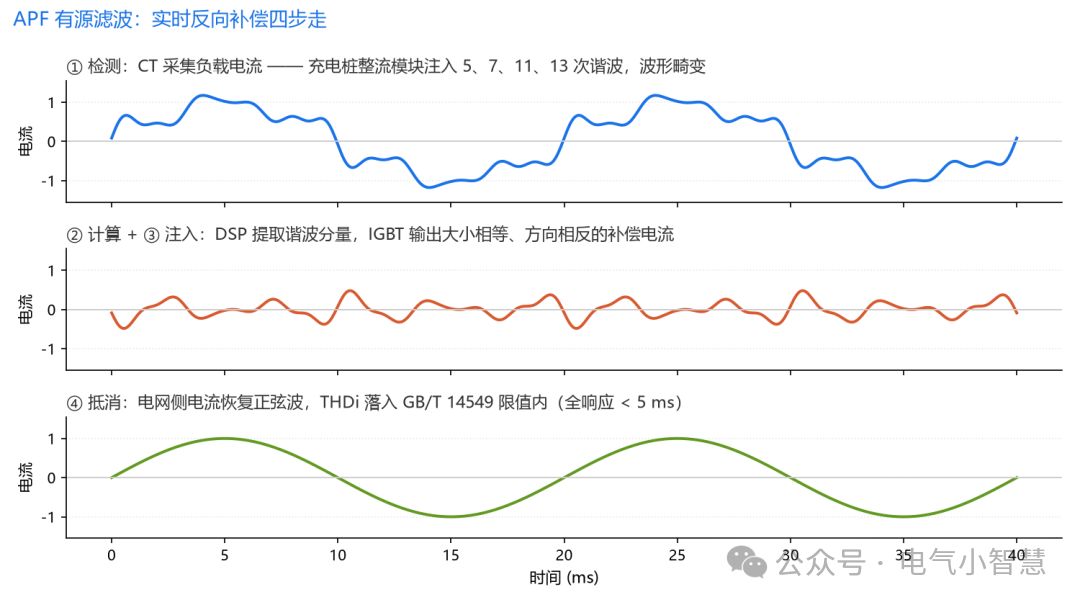

安科瑞 ANAPF 有源电力滤波柜的工作方式是动态闭环的：CT 实时采集负载电流，DSP 提取谐波分量，IGBT 逆变单元输出大小相等、方向相反的补偿电流，与负载谐波互相抵消。可补偿 2~51 次谐波，全响应时间小于 5ms，并且可以兼顾无功补偿与三相不平衡治理，一台设备干几件事。

一套完整的组合拳

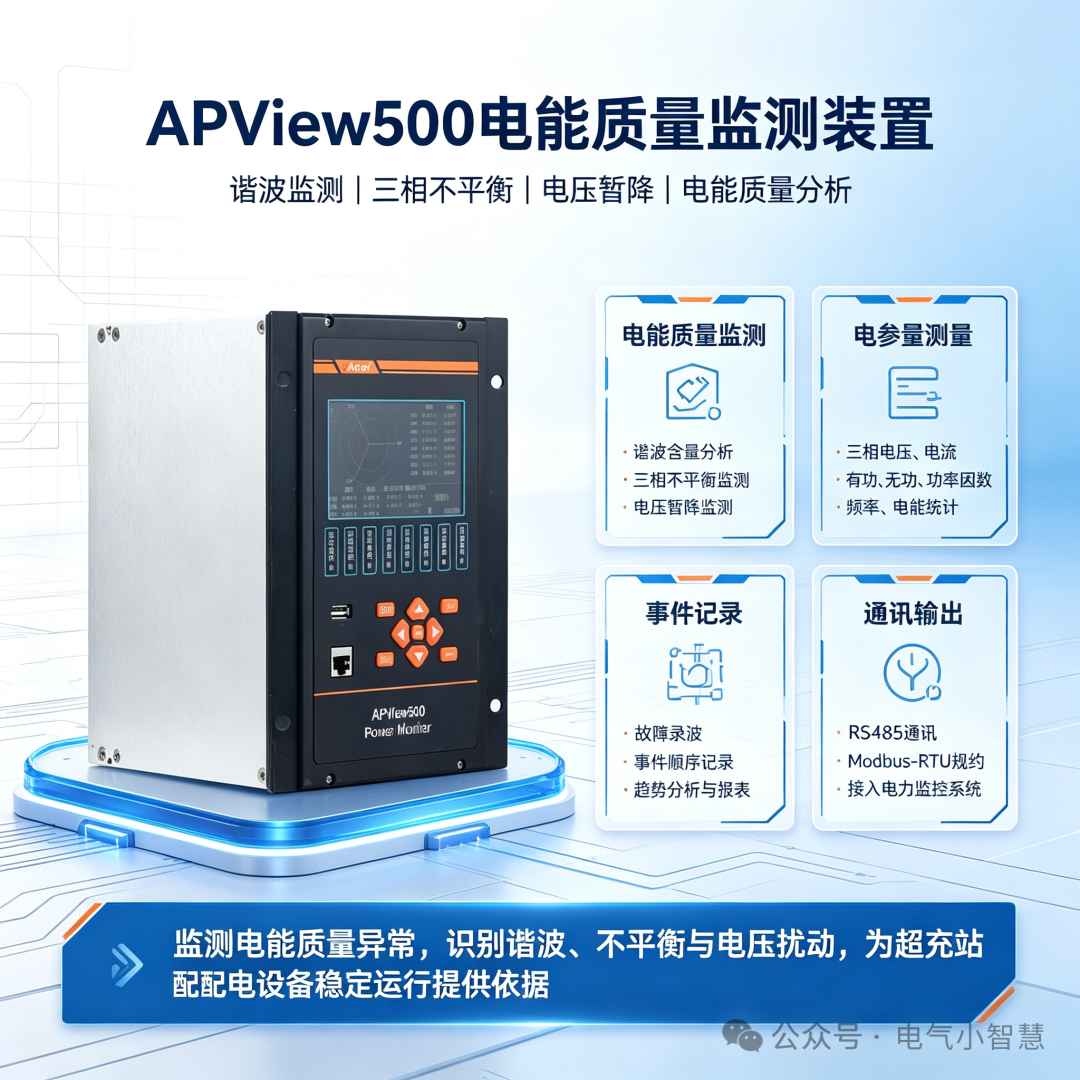

• PCC 公共连接点：装 APView500 电能质量在线监测装置，持续监测电压偏差、频率偏差、三相不平衡、波动闪变、谐波，记录电能质量事件，用于并网验收和治理效果验证。

• 低压母线集中治理：并联 ANAPF 有源滤波柜（380V 系统 30~200A 多档，可多台并联扩容），也可以选 AnSin 集中治理型柜式装置，装在低压进线处。

• 特定回路就地治理：AnAPF / AnSVG-G-A 壁挂式装置，针对某一回路的谐波源局部处理，与集中治理搭配效果更好。

• 无功与电压支撑：在原有电容补偿柜基础上加装 SVG 静止无功发生器，用 IGBT 快速产生或吸收无功功率，功率因数控制更平稳。

04 直流侧：计量与绝缘监测

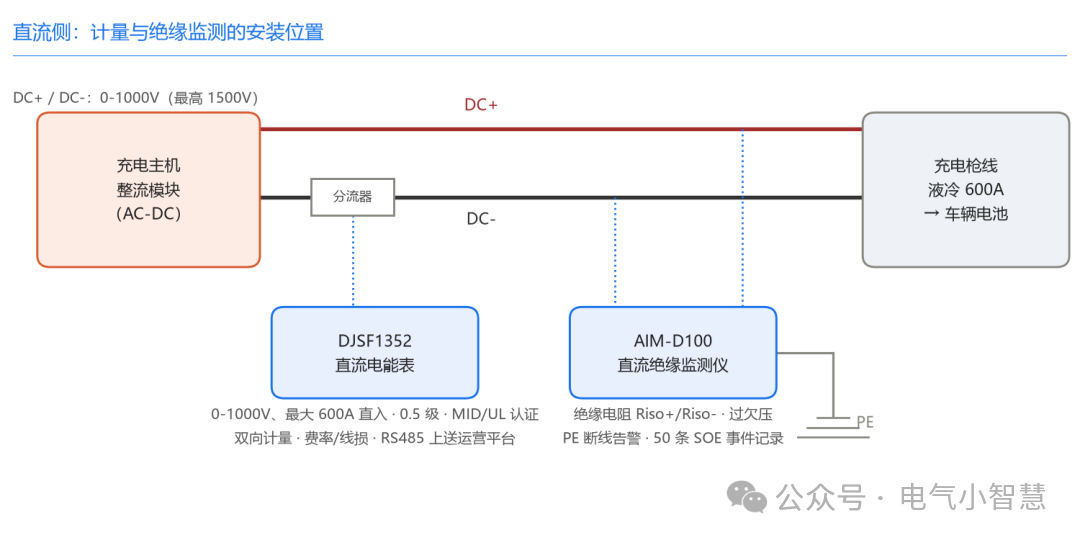

充电桩的直流侧是 1000V、几百安培的回路，这一段的两个关键设备是电能表和绝缘监测仪。

直流电能表 DJSF1352 系列

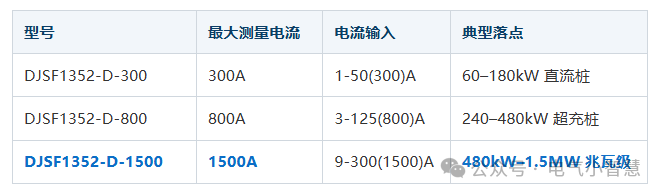

DJSF1352-D 是安科瑞面向直流充电桩设计的导轨式直流电能表，集成分流器于表内，采用标准 DIN35mm 导轨安装。按厂家说明书 V1.0，共三个电流规格：

三个规格的电压输入都是 DC 0–1500V，这一项与兆瓦站的 1000V/1500V 平台诉求是对得上的。

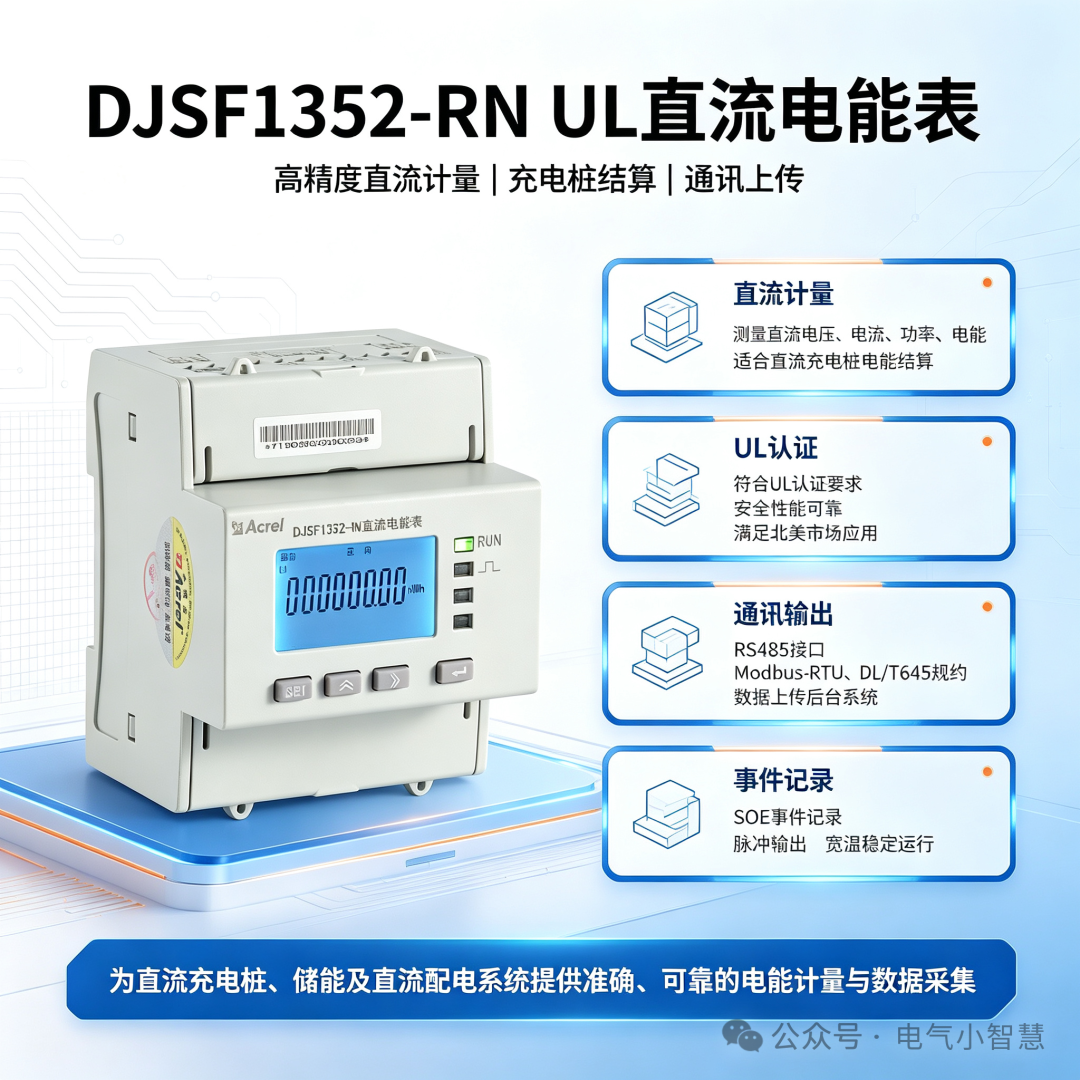

• DJSF1352-RN：支持内置双极性电源给霍尔传感器供电，适配更大电流的间接测量场合，通过 UL 认证，精度 0.5 级，支持双向计量与费率电能统计。

• 通讯上支持 Modbus、DLT645、DLT698，能直接对接各类充电运营管理系统。

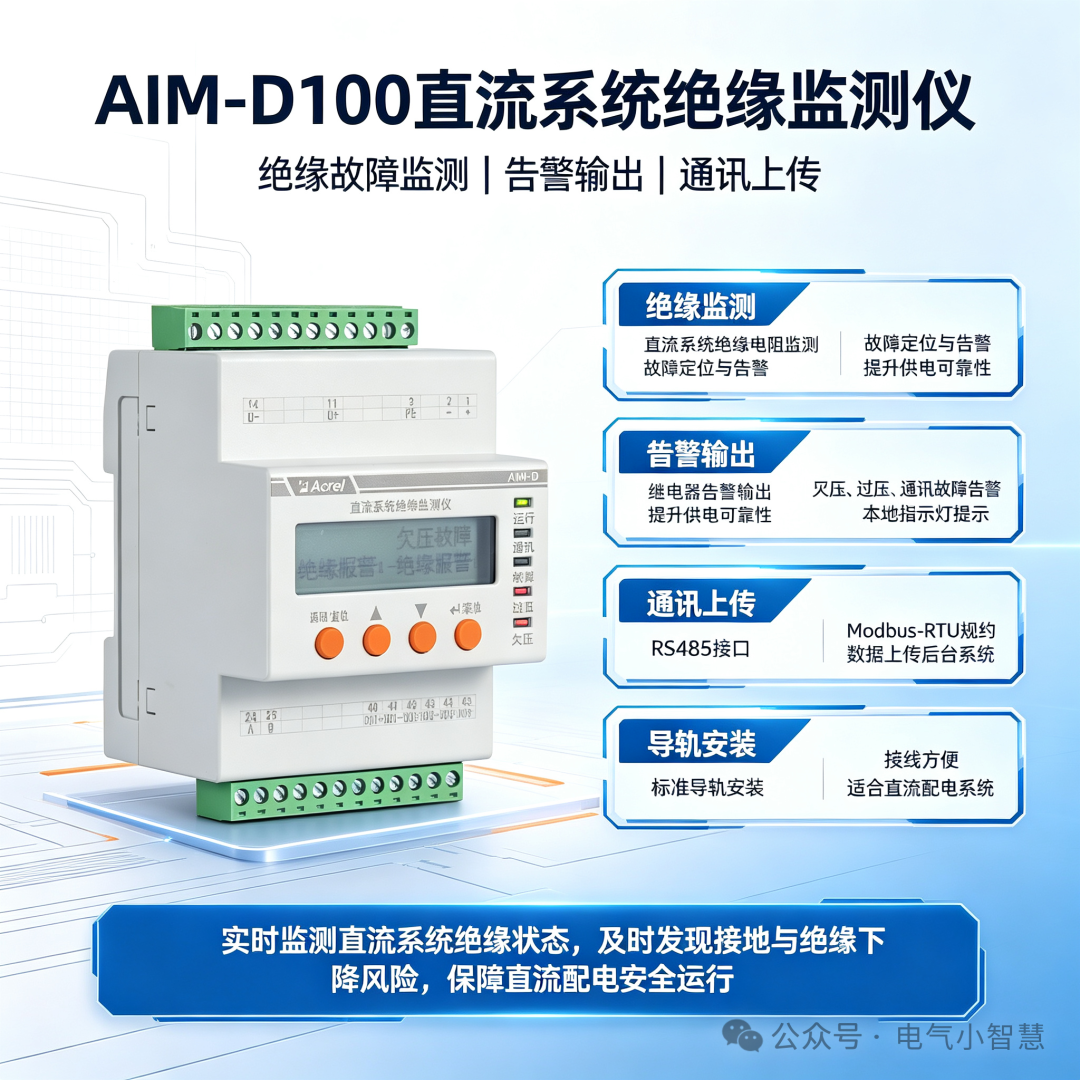

直流绝缘监测仪 AIM-D100 / AIM-D500

直流回路对地绝缘一旦下降，人身安全和火灾风险同时存在，所以绝缘监测是充电桩的标准配置。

• 分别监测正对地、负对地的绝缘电阻，以及正负之间、正对地、负对地的电压；

• 具备预警和报警两级独立可调阈值，绝缘电阻低于设定值时立即告警；

• 可监测 PE / KE 与接地端的连接状态，断线同样报警；

• 支持绝缘故障定位（分正负极显示对地电压与电阻）、50 条 SOE 事件记录，方便排查；

• AIM-D500-CA 符合 IEC 61557-8，额定电压 50~1000V，满足 CHAdeMO 3.0 与 CCS 相关要求。

05 末端回路：防火限流保护

充电桩火灾事故的根源，很多是线路短路瞬间产生的高温电弧——短路点温度可达 3000℃，电缆外皮和车辆内饰极易被引燃。

传统断路器、空开的分断时间是 20~30ms 级，等它动起来，故障点的电弧已经产生了。GB 51348-2019《民用建筑电气设计标准》明确要求，电动车充电场所的末端配电回路应设置限流式电气防火保护器。

安科瑞 ASCP 系列电气防火限流式保护器采用主动限流钳位技术，短路时能在 150 微秒内完成限流抑制，把短路电流峰值直接压下来，故障点不产生可燃油电弧，同时声光报警、后台推送。

选型按功率走：

保护器自带 1 路 RS485 和 1 路无线通讯，可以接到 Acrel-6000/B 电气火灾监控主机，也可以直接上 Acrel-6000 安全用电管理云平台，配合 ARCM 系列剩余电流互感器、AAFD 故障电弧探测器，形成场站级的电气安全防线。

06 光储充一体化：能量管理这一层

超充站最头疼的问题之一是变压器容量不够。如果站点还配了光伏和储能，就多了一个解题思路：用能量管理系统把三者的出力统一调度。

• ACCU-100 微电网协调控制器：除了数据采集和协议转换，还能按预设逻辑控制光伏出力、储能充放电、充电桩充电功率以及负荷调节，并响应云端的策略配置。

• Acrel-2000MG 微电网能量管理系统：站级的能量管理，光伏发电充足时优先用光伏充电，多余电量存入储能；电网高峰时段调用储能放电补充电需求，降低峰时电费。

• AcrelEMS 3.0 智慧能源管理平台：把配电、光伏、储能、充电、照明等数据汇总到一个平台上做能效分析和运行管理。

• 储能侧还有 ANet-ESCU 储能控制单元和 Acrel-2000ES 储能柜能量管理系统，负责柜内的数据采集与充放电策略。

在服务区这类场景，系统还可以做防逆流控制，保证微电网安全稳定运行。

07 运营侧：把设备变成生意

设备装好了，还要能管起来、算清楚。

安科瑞充电运营管理平台覆盖站点监控、统计分析、用户管理、订单管理、故障管理、财务管理、设备管理，支持多品牌充电桩接入（MQTT / TCP-IP），带站点地图和大屏数据展示；用户端配套"安电智充"小程序，做站点定位、扫码充电、充满提醒和移动支付。

其中有序充电是超充站越来越需要的功能：通过平台控制充电桩的功率范围，按变压器负载率动态分配，避免用电高峰时变压器过载，也避免增容改造的高额投入。

08 一张表：按落位查型号

09 小结

超充站的电气设计，本质上是围绕功率密度、负载波动、直流高压这三个变量在做功课。

对安科瑞来说，能参与的位置其实很完整：从进线的保护测控，到母线的电能质量监测与治理，再到直流侧的计量与绝缘监测、末端的防火限流保护，最后用能量管理和运营平台把整站串起来。

正在做超充站设计或改造的朋友，可以把站点容量、终端数量和进线方案发给我们，我们按图给一份对应到型号的配置清单。
