全域可视化防雷方案，大幅降低运维成本

本文围绕安科瑞防雷智能在线监测系统展开，从雷击危害、传统防雷痛点、政策标准、系统架构、硬件产品、核心功能、多行业解决方案及落地案例六大模块完整讲解，主打数字化、可视化、主动式智能防雷运维，适配化工、轨道交通、数据中心、高速、机场等多类高风险场景。

一、防雷现状、雷击事故与传统防雷痛点

（一）雷击巨大危害（多类真实事故佐证）

1. 人身伤亡：重庆开县小学雷击，7 名学生死亡、44 人受伤；

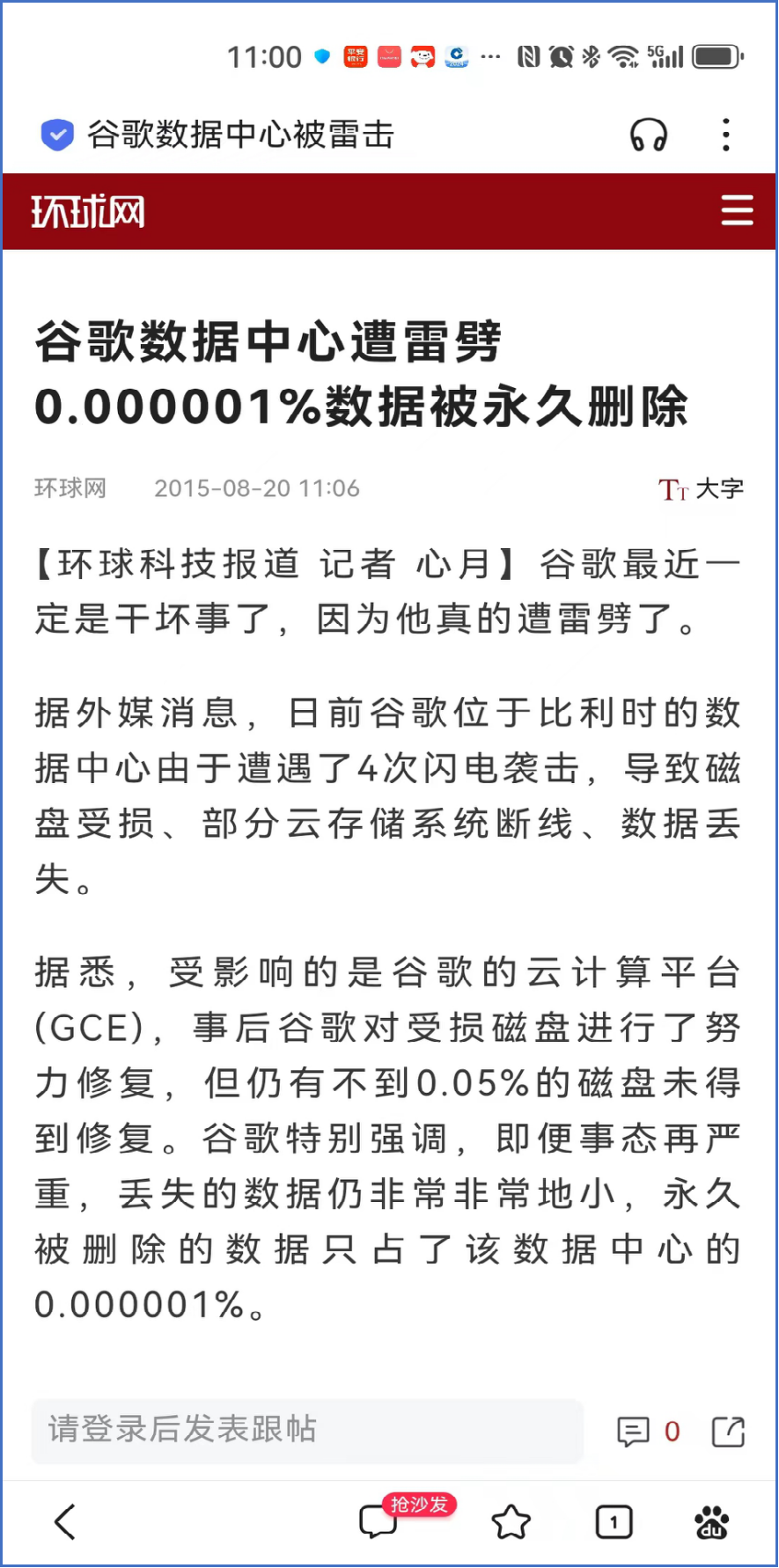

1. 互联网机房：谷歌比利时数据中心遭 4 次雷击，磁盘损坏、少量数据丢失；国内 IDC 机房雷击烧毁消防、空调、动环、油罐监测、门禁、视频监控等大量弱电设备，造成断电、系统瘫痪；



2. 危化石化行业：茂名石化雷击引发供电跳闸，装置跳车、管线超压泄漏起火，500㎡过火面积，多台设备损毁。

（二）常规传统防雷体系组成

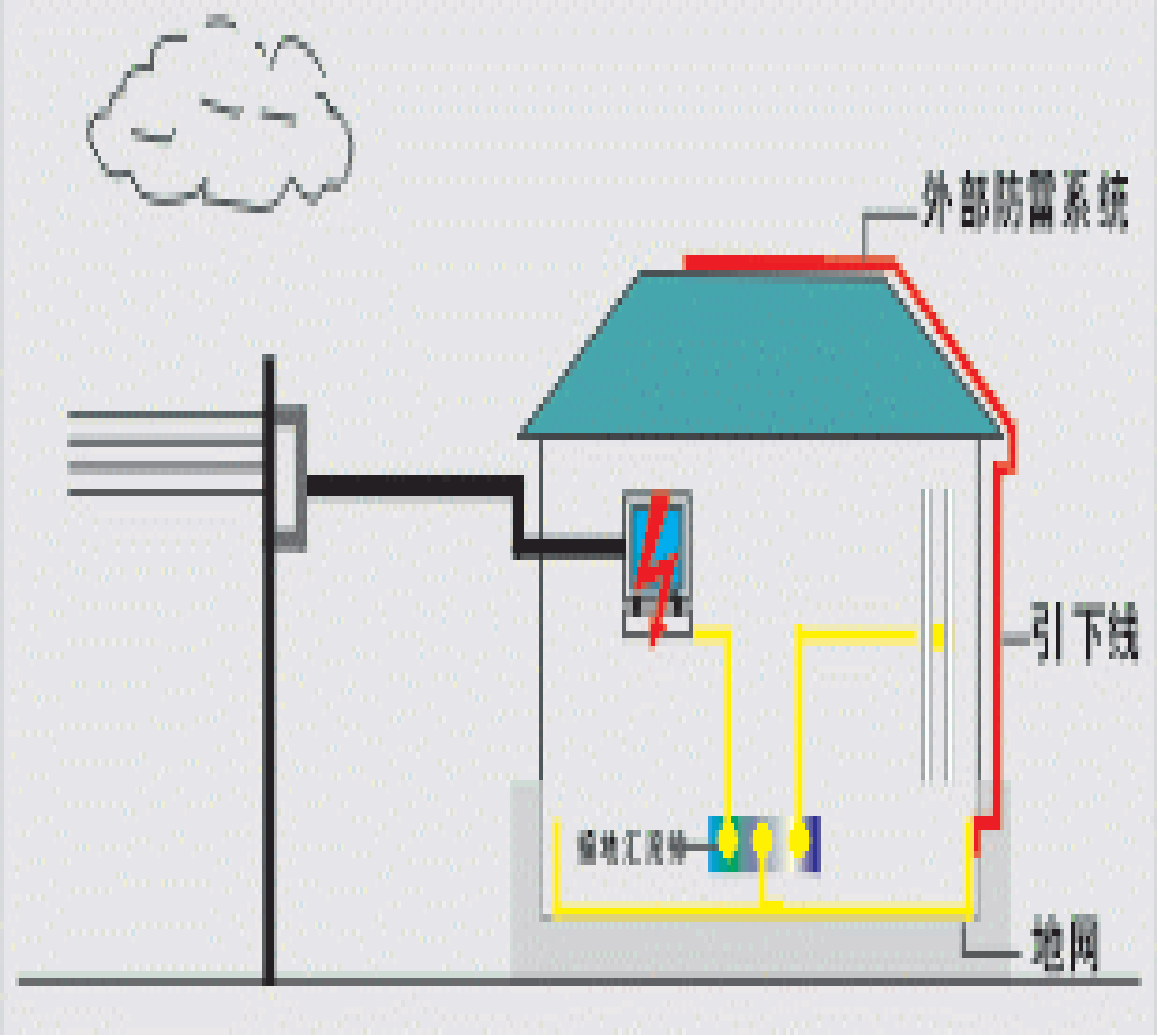

依据 GB50057-2010，分为外部防雷（接闪器、引下线、接地网）、内部防雷（屏蔽、等电位、合理布线、SPD 浪涌保护器、共用接地）。

（三）传统防雷模式核心弊端

1. SPD 浪涌保护器：反复雷击、温湿度、电网波动会导致劣化、穿孔、热崩溃、炸裂，失效后无法自动察觉；

2. 外部防雷构件（引下线 / 接地）：土壤腐蚀、温湿度变化造成断裂、脱离、接地电阻抬升，引发地电位反击；

3. 接地装置：土壤电阻率变化、腐蚀失效，雷电流无法正常泄放，次生设备损坏；

（四）传统防雷运维五大痛点

1. 设备老化、开路、失效无法实时发现，存在重复雷击风险；

2. 接地网腐蚀、电阻升高，隐患长期潜伏；

3. 各防雷设备信息孤立，故障后被动抢修，无实时数据支撑；

4. 设备质量参差不齐，前后级配置不合理，防护失效概率高；

5. 依赖人工季度 / 年度巡检，工作量大、成本高、高空 / 配电房巡检存在人身安全隐患，无雷电提前预警、无历史数据追溯。



二、国家 / 地方政策与全套行业标准规范

（一）数字化防雷政策导向

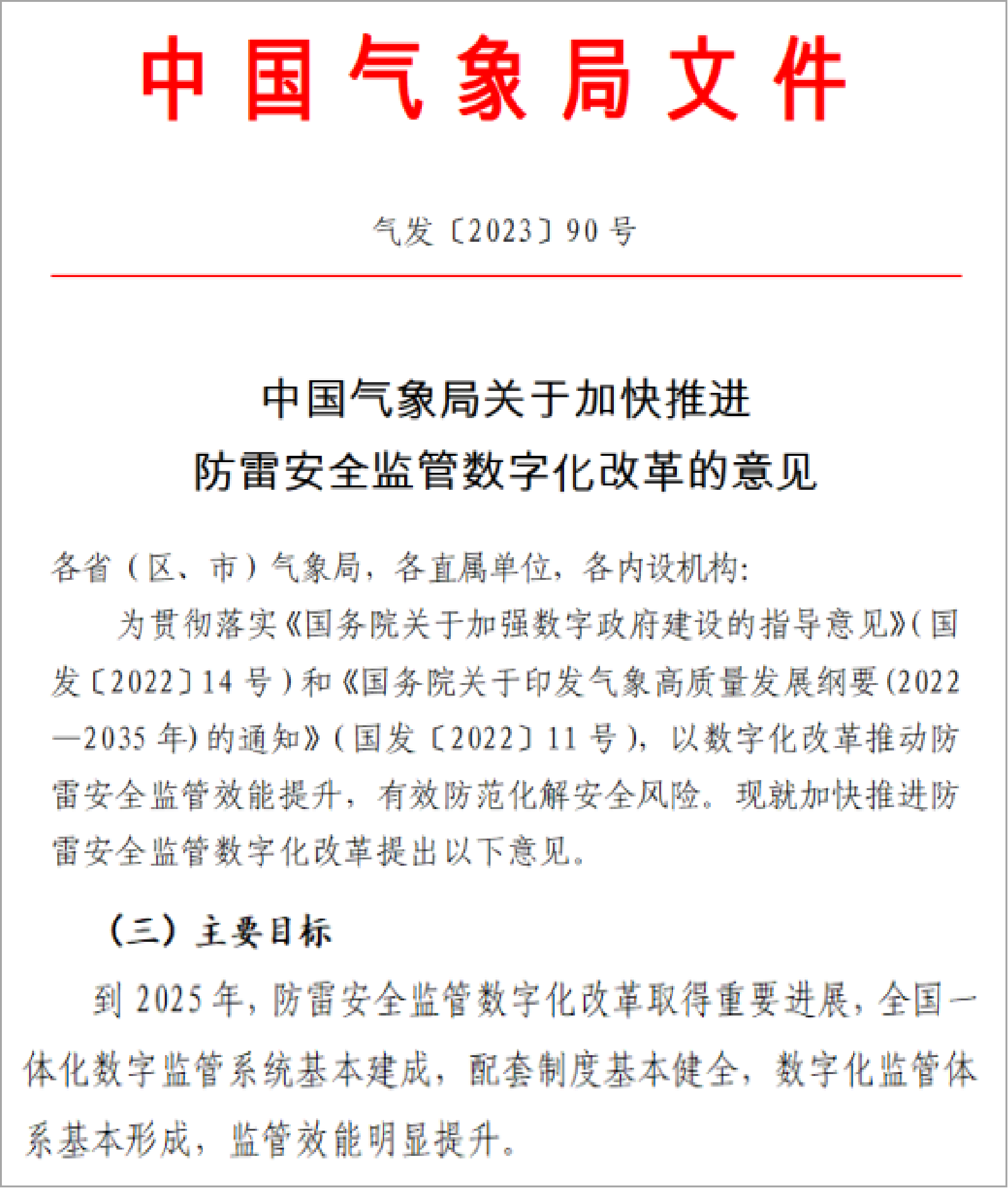

1. 文件（气发〔2023〕90 号）：2025 年前建成全国一体化防雷数字化监管平台，用数字化提升防雷安全监管能力；

2. 上海地方文件（沪气发〔2020〕39 号）：强制推广防雷在线监测系统，实现重点单位 “一企一档” 数字化管理，未上传检测报告不予认可。





（二）全套适用国标、行标、团体标准

1. 建筑通用防雷国标：GB 50057-2010、GB 50343-2012、GB51348-2019 等；

2. SPD 电涌保护器标准：GB/T18802.11-2020、DLT2189-2020；

3. 危化行业强制规范：

   • GB 17681-2024《危险化学品重大危险源安全监控技术规范》（2025-06 实施）：大型油气库强制配置雷电预警、接地电阻在线监测；有效报警率≥80%，储罐接地电阻≤10Ω；

   • GB 15599-2025《危险化学品企业雷电安全规范》（2026-09 实施）：多雷区企业配电系统采用 TN-S，全线配套适配 SPD；

4. 智能防雷专项团体标准：T/SLPA 000002 系列（在线监测系统总则、SPD 监测、接地监测、大气电场监测）；

5. 配套图集：15D500 防雷接地图集、地方建筑防雷图集。

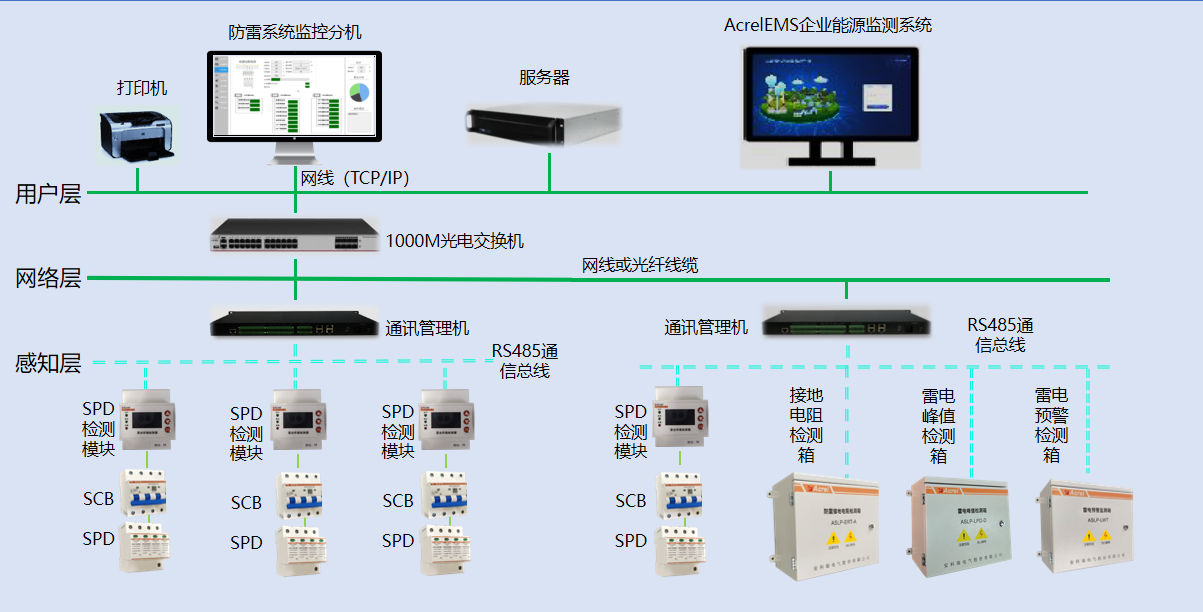

三、防雷智能在线监测系统整体架构

1. 感知层（前端采集硬件）

   雷电预警箱、雷击峰值检测箱、接地电阻检测箱、雷击环境检测器、ARUS 电源 / 信号 SPD、ARSCB SPD 后备保护器；

2. 网络层（传输中转）

   RS485 通讯总线、通讯管理机、光电交换机、串口服务器、GPRS 无线模块；

3. 用户层（监控平台）

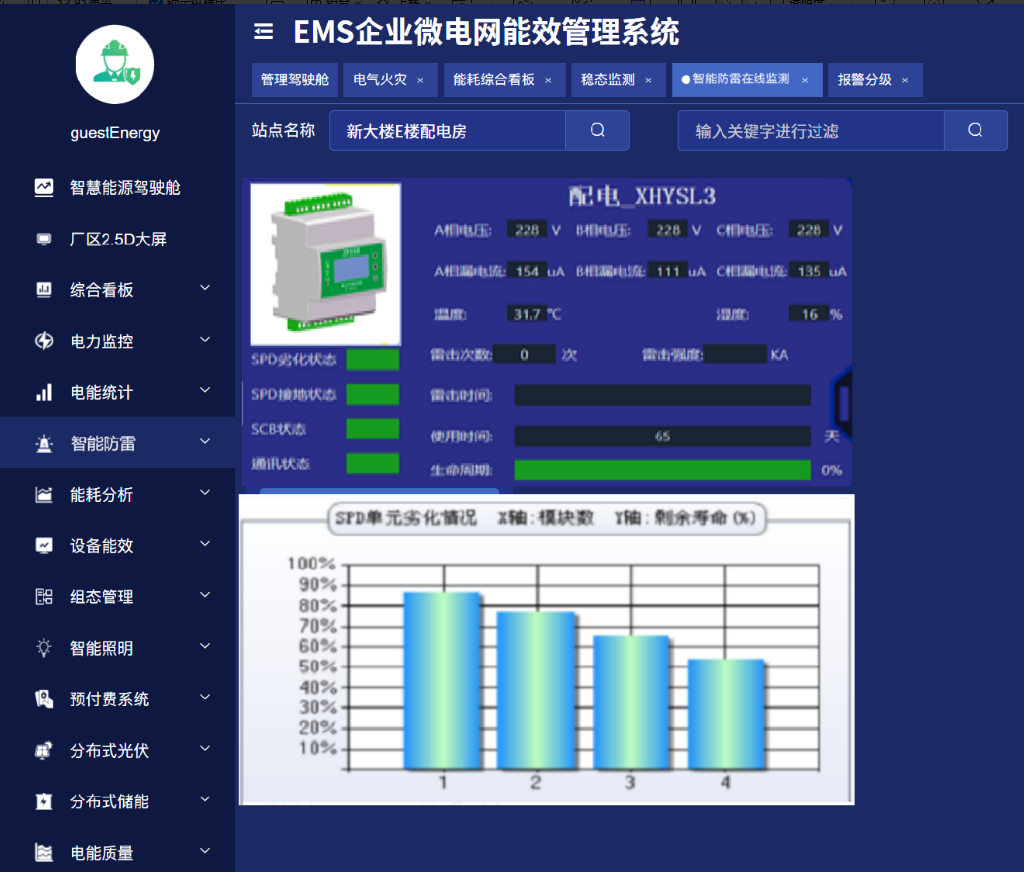

   本地监控主机、触摸屏一体机、2.5D 可视化大屏、PC 运维软件、手机短信告警推送，支持本地存储、历史数据查询。

四、系统六大核心功能优势

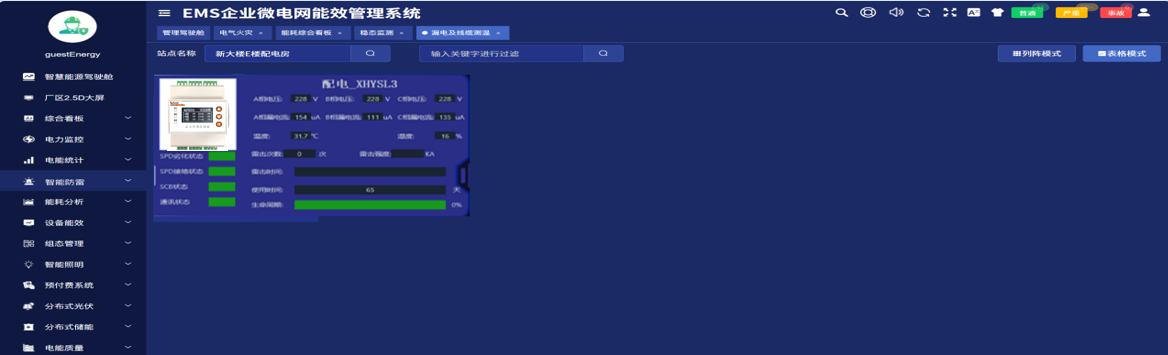

1. 实时监测

   全域 SPD、接地、雷电流、大气电场、三相电压温湿度集中可视化管控，精准定位每一处防雷点位，实时展示漏电流、雷击次数、设备剩余寿命。

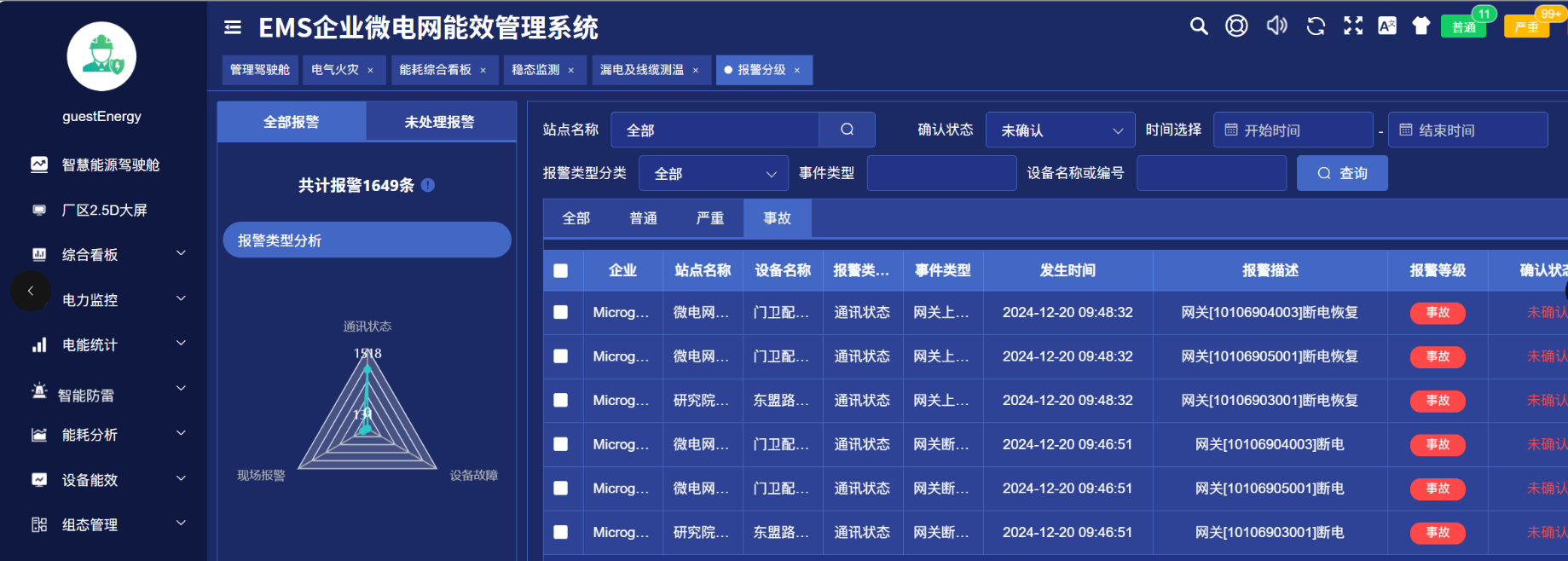

2. 分级故障告警

   覆盖 SPD 热脱扣、漏电流超标、接地电阻异常、通讯中断、SCB 脱扣等故障；现场声光报警、平台界面红标弹窗、短信推送运维人员，附带故障点位、时间、故障类型。

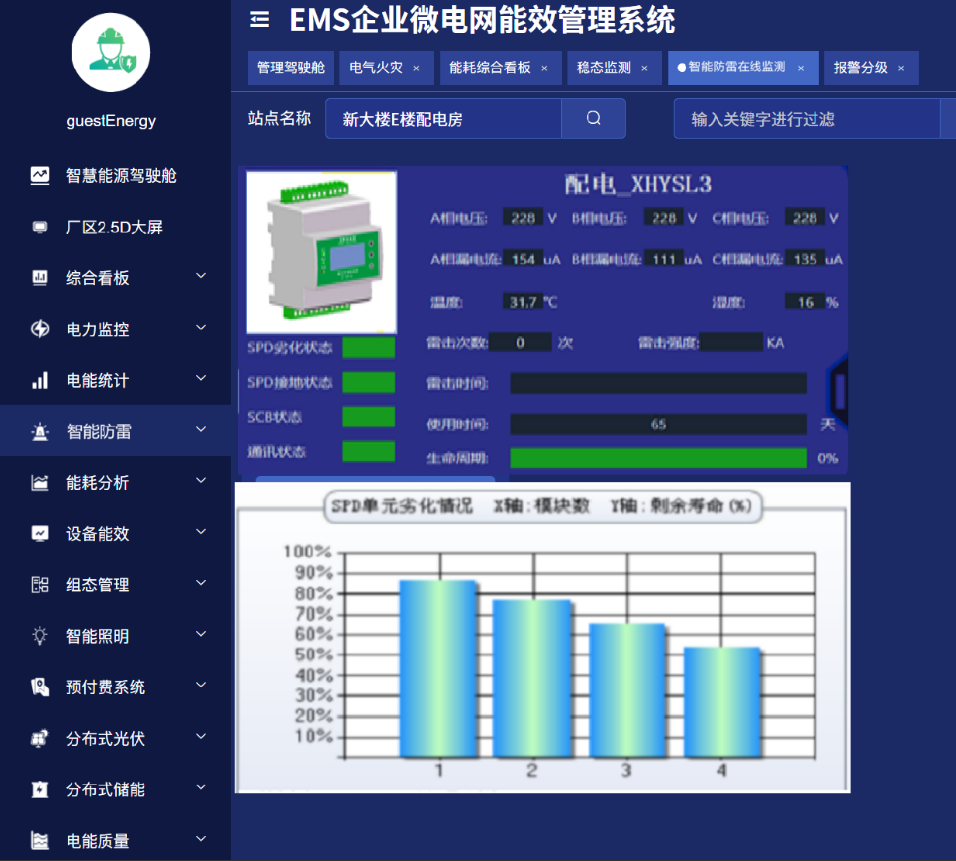

3. SPD 寿命提前预警

   实时监测防雷器劣化百分比，临近寿命阈值自动预警，提前安排更换，杜绝防护失效空档，适配超高层、数据中心、医院等高可靠场景。

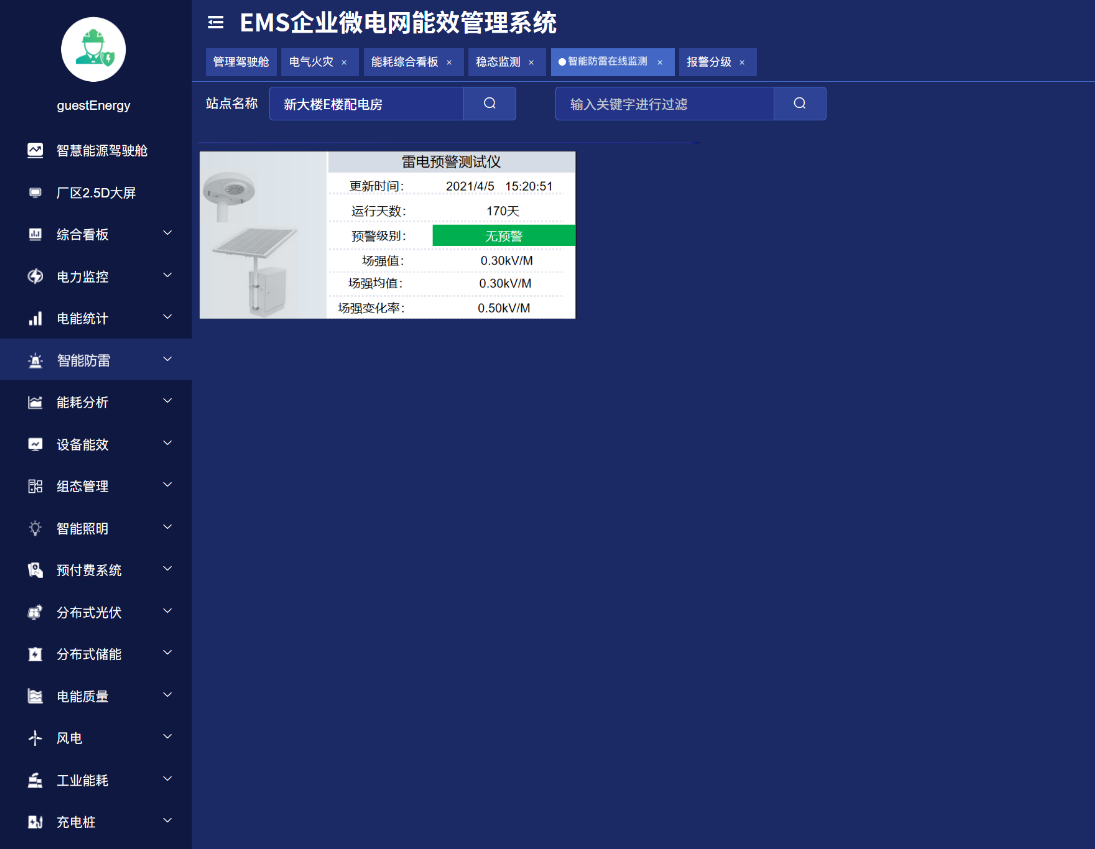

4. 雷电提前分级预警

   监测大气电场，雷击前 5~30 分钟分三级预警：0 级无预警 / 1 级黄色（远雷 30min）/2 级橙色（近雷 5~20min）/3 级红色（本地即将落雷）；监测半径 15-20km，油气、基站、机场必要。



5. 无人值守运维

   全自动化采集告警，无需 24 小时人工值守，大幅降低现场巡检人力成本。



6. 主动式运维

   替代传统定期人工巡检，系统自动定位隐患，推送整改信息，实现故障事前预判、事后快速处置，解决巡检盲区、高空带电作业安全问题。

五、全套智能防雷硬件产品及参数

（一）监测采集类设备

1. ASLP-LMB-01 智能防雷环境预警监测主机：一体化触摸屏，支持 100 台终端接入，有线 / 无线双通讯，本地断电存数据；

2. ASLP-LWT 雷电预警监测箱：大气电场监测，三级声光预警，AC220V/DC24V 户外安装；

3. ASLP-LPD-D 雷电峰值检测箱：搭配罗氏线圈，采集 1kA~200kA 雷电流、雷击次数、极性、时间，适用于直击雷监测；

4. ASLP-ERT-A 接地电阻检测箱：三极法 / 回路法测 0.01~200Ω 接地电阻，超阈值远程报警；危化场景可选用防爆型 ERT-C；

5. ASLP-LSE 雷击环境检测器（核心采集终端）：监测三相电压、温湿度、SPD/SCB 状态、uA 级漏电流、雷击记录、SPD 全生命周期劣化度，实现寿命预警。

（二）防雷防护类设备

1. ARUS 系列电源 / 信号浪涌保护器 SPD

   • T1 级 ARUS-A15/A25：10/350μs 波形，用于总配电前端；

   • T2 级 ARUS-40/80：8/20μs，分配电柜使用；低残压、带遥信报警、内置过热断路；信号 SPD 适配网络、控制线路；

2. ARSCB 系列 SPD 专用后备保护器 SCB

   靶式鉴流技术：雷电流完整泄放不脱扣，3A 工频故障电流 0.1s 快速分断，防止 SPD 起火；带远程遥信上传状态，短路分断能力 100kA。

（三）配套辅材

六、全行业应用场景与细分解决方案

1. 数据中心 / 通信基站：重点监测机房 SPD、接地电阻，记录雷击次数，防止服务器、动环设备烧毁；

2. 石油化工 / 成品油储备库：强制配置防爆接地监测箱、雷电预警系统，储罐接地实时监控，满足 GB17681 危化规范；

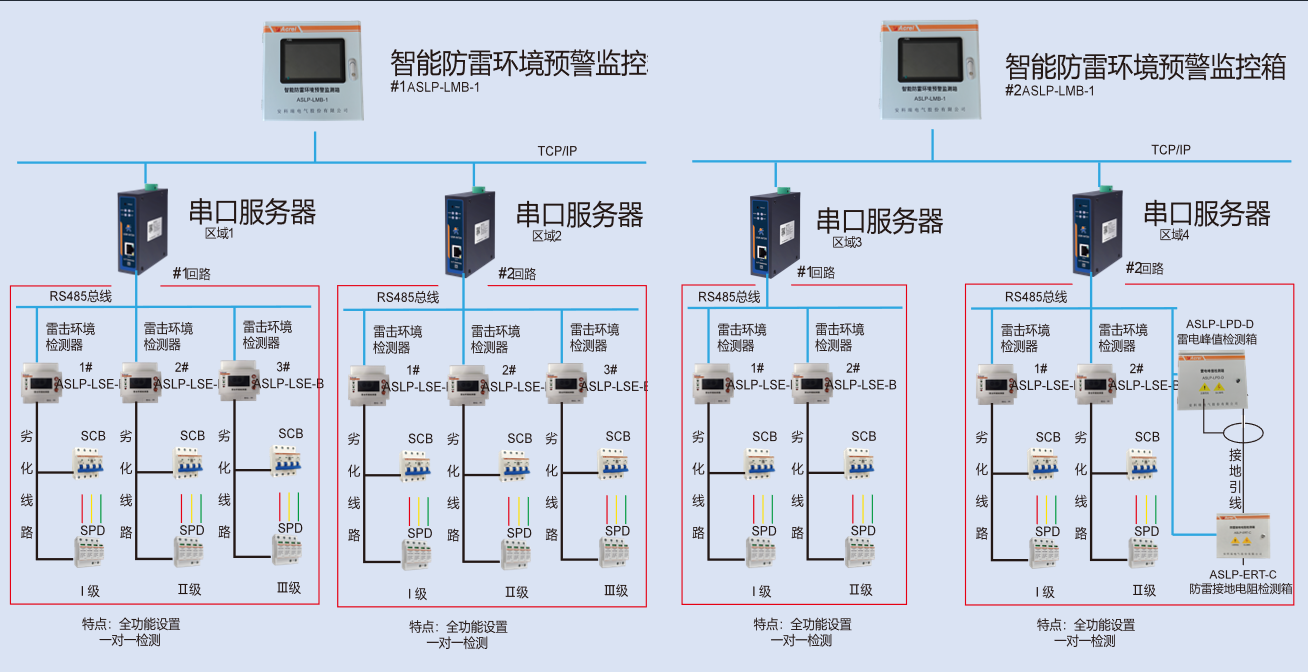

3. 轨道交通（地铁）：全线车站、车辆段各级配电箱部署 SPD+SCB + 环境检测器，接入综合监控 BAS 系统；

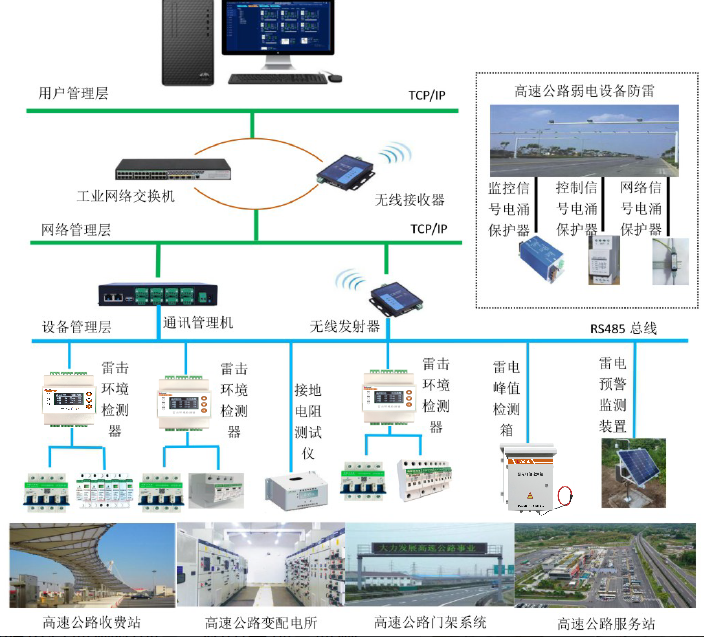

4. 机场 / 高速公路：收费站、门架监控、隧道配电加装雷电预警、信号 SPD、接地监测；

5. 大型公建 / 高层建筑：高低压配电、网络弱电、建筑总接地一体化监测；

6. 水处理厂、光伏风电、电力变电站：配电防雷、接地网、雷电流全域在线管控。

七、两大落地实际工程案例

案例 1：某城市轨道交通 5 号线一期（地下 19 站）

1. 项目概况：线路 19.9km，夏季雷雨多发，弱电、信号、FAS 消防系统防雷需求高；

2. 系统配置：全线部署 T1/T2 级 SPD 配套 SCB 后备保护器、787 台全功能雷击环境检测器、19 套车站监控主机；车辆段配套同系列设备；软硬件总造价 200 余万元；

3. 架构：防雷系统接入地铁综合监控平台，各配电回路独立监测、故障远程告警。

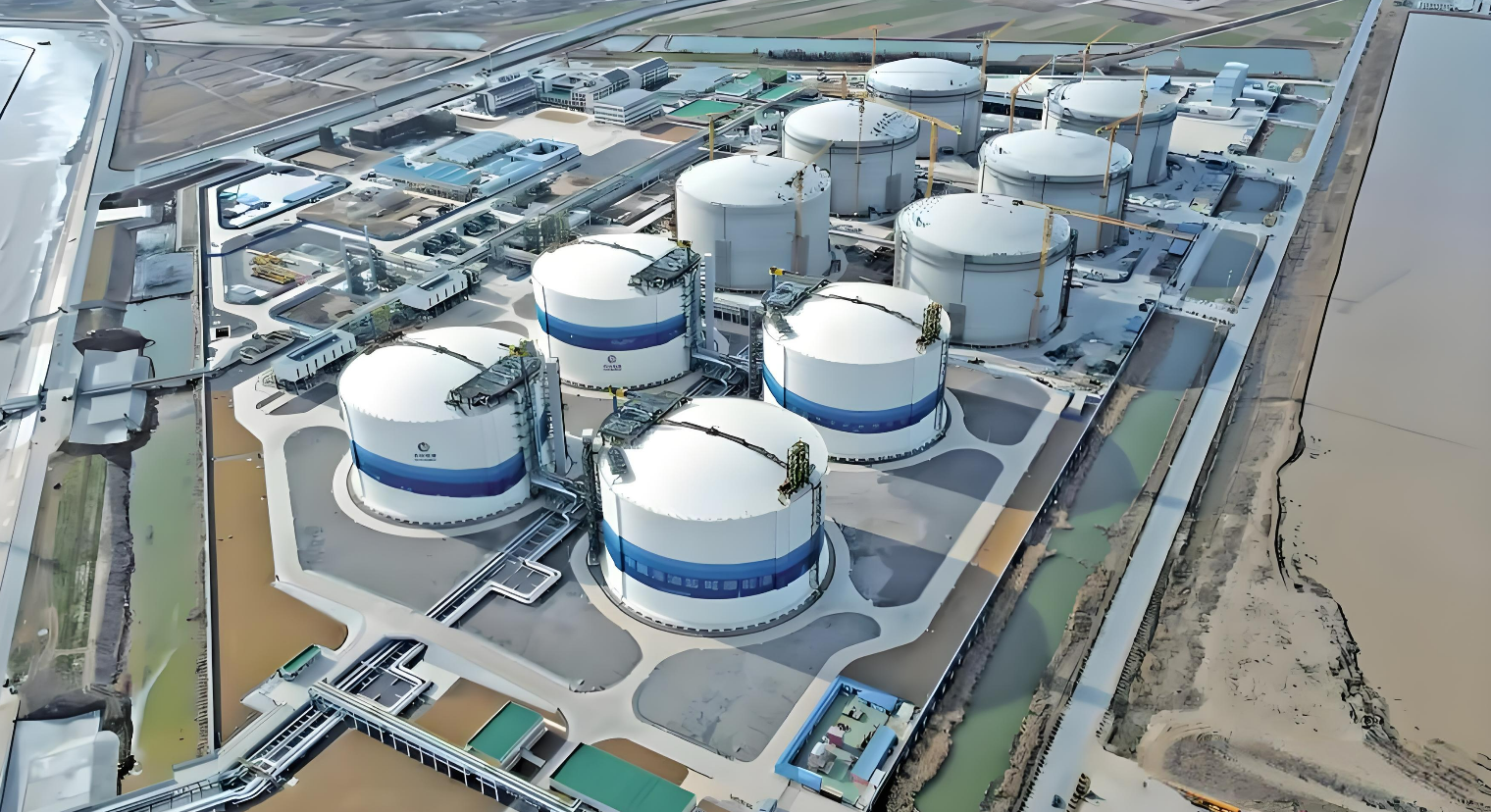

案例 2：国家成品油储备库危化项目（20 万 m³ 储罐区）

1. 项目概况：20 个成品油储罐、3 万吨码头，危化重大危险源，国标强制接地在线监测；

2. 方案：40 台防爆型 ASLP-ERT-C 接地电阻检测箱，RS485 总线组网，配套采集终端、监控主机、ASLPV2.0 管理软件；

3. 造价：整套系统 60 万元；实时监控每座储罐接地电阻，超标自动报警，满足 GB17681 危化监控规范。



八、文档整体核心价值总结

1. 政策合规：贴合国家数字化防雷改革、危化企业强制防雷监测新标准，满足监管检查要求；

2. 解决传统防雷痛点：实现从 “人工定期巡检、故障被动抢修” 升级为 “实时在线监测、雷电提前预警、隐患主动处置”；

3. 软硬件一体化：自有 SPD、SCB、采集终端、监控平台全套产品，具备完整检测资质，适配工业、交通、石化、公建全场景；

4. 安全降本增效：减少现场巡检人力、规避高空带电作业安全风险，避免雷击停产、设备损毁带来的巨额经济损失，实现防雷全生命周期数字化管理。
