光伏并网电能质量解决方案

光伏并网电能质量解决方案

直接上产品介绍

电能质量在线监测装置

电能质量在线监测装置APView500PV

政策要求

  根据《光伏发电站接入电力系统的技术规定》GB/T 19964的相关要求，光伏电站并网点应装设满足《电能质量检测设备通用要求》GB/T 19862标准要求的A类电能质量在线监测装置，且监测点应放置在并网点。对光伏电站可能引起的谐波、直流分量、电压波动和闪变、三相不平衡度、注入电网直流分量进行在线监测，装置具有通讯接口，具备远传电能质量数据功能，电能质量数据通过综合业务数据网上传至电能质量检测主站。

     《电能质量管理办法（暂行）》中要求新（改、扩）建的新能源场站、10kV及以上电压等级并网的分布式电源和新型储能应当在接入电力系统规划可研阶段开展电能质量评估，配置电能质量在线监测装置，采取必要的电能质量防治措施。

      根据《电能质量评估技术导则 三相电压不平衡》DL_T 1375接入公共连接点的每个用户引该点负序电压不平衡度允许值一般为1.3%，短时不超过2.6%。

根据《电能质量 供电电压偏差》GBT12325

35 kV及以上供电电压正、负偏差绝对值之和不超过标称电压的10%。

20 kV及以下三相供电电压偏差为标称电压的士7%。

220 V单相供电电压偏差为标称电压的+7%,-10%。

电能质量在线监测装置APView400/APView350

 APView400/APView350满足《电能质量检测设备通用要求》GB/T 19862标准要求的A类电能质量在线监测装置，适用于低压光伏/储能/风力发电等并网点电能质量监测。

主要监测功能

谐波监测：2-63次谐波、0.5-62.5次间谐波

直流分量监测

电压波动与闪变

三相不平衡

电压偏差

频率偏差

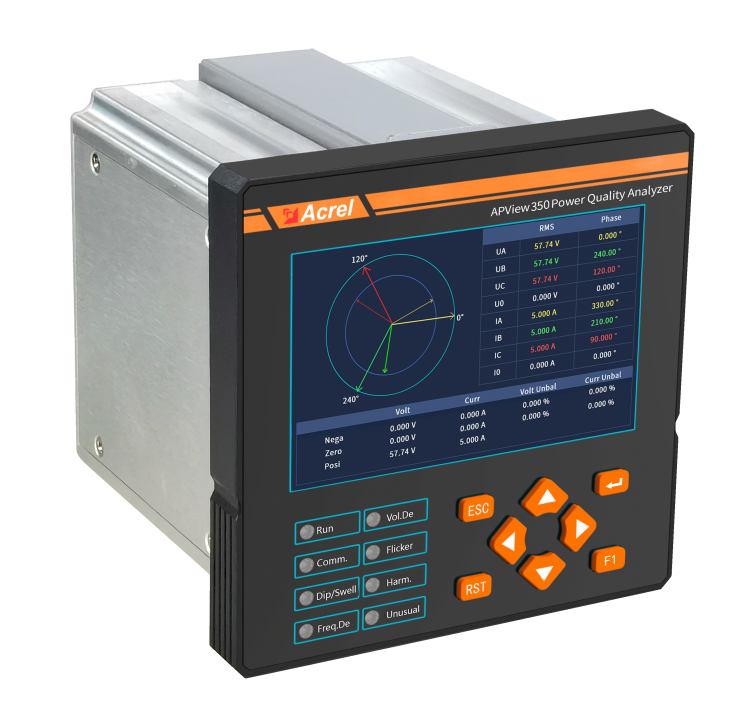

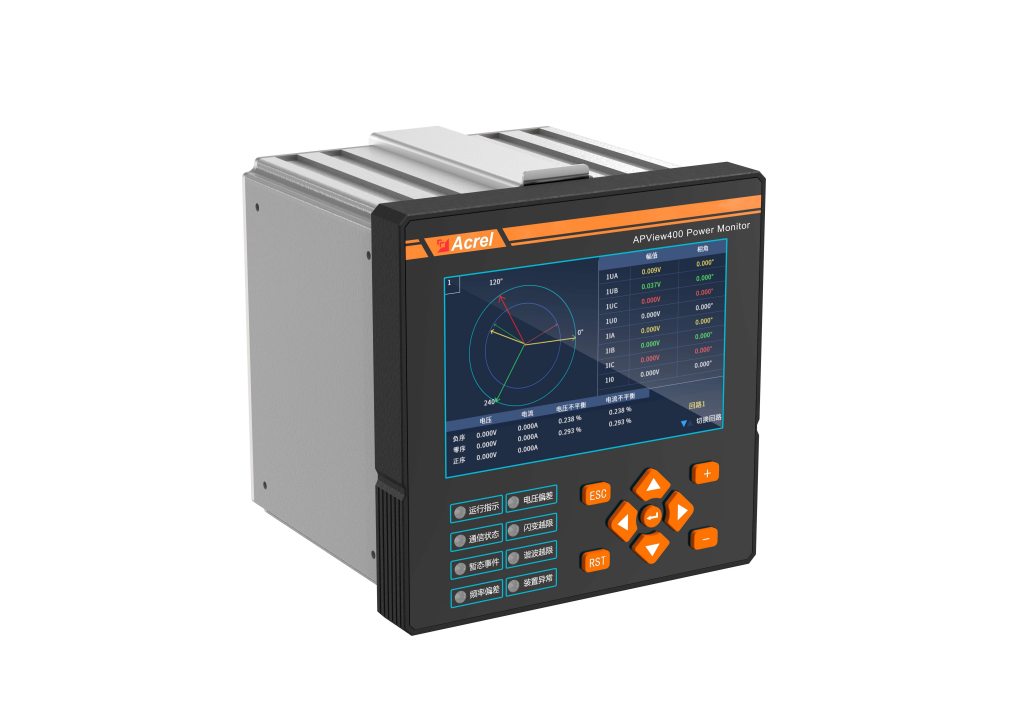

Apview400                                                                                                                                                    Apview350

电能质量在线监测装置
