一、概述

AMC系列智能电量采集监控装置，是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的智能仪表，它集成电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数)以及电能监测和考核管理。同时它具有多种外围接口功能可供用户选择：带有RS485通讯接口，采用MODBUS-RTU协议可满足通讯联网管理的需要；4-20mA的模拟量输出可与测量的电参量相对应，满足DCS等接口要求；带开关量输入和继电器输出可实现断路器开关的“遥信”和“遥控”的功能。采用高亮度LED/LCD显示界面，通过按键来实现参数设置和控制，非常适用于实时电力监控系统。可以直接取代常规电力变送器及测量仪表。作为一种智能化、数字化的前端采集元件，该仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。

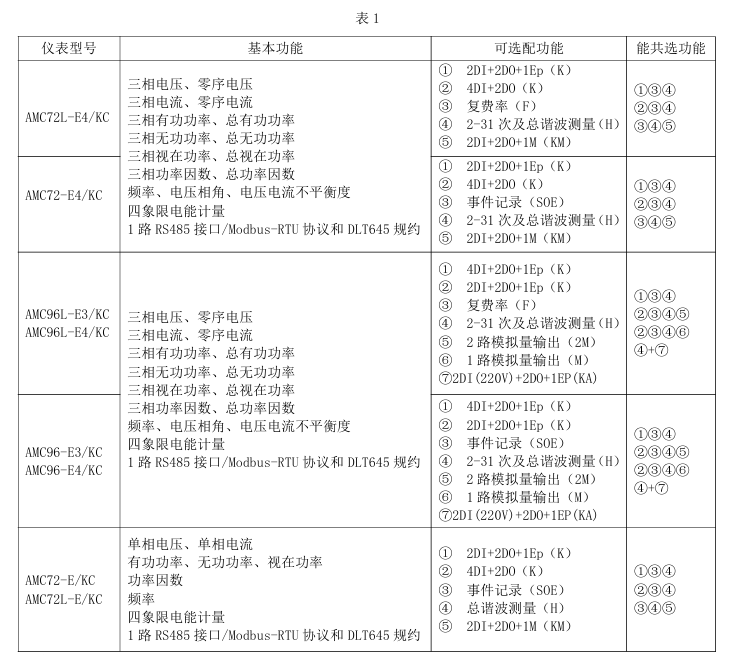

二、产品型号规格

注：1、DI--开关量输入DO--开关量输出M--模拟量输出SOE--事件记录H--谐波测量Ep--电能脉冲96-96外形72-72外形L-液晶显示（空白是数码管）E3-三相三线电能E4-三相四线电能K开关量输入/输出模块（I/O模块）C-RS485通讯F-复费率（选配）KA-开关量有源DI输入/无源输出模块

     2、数码管显示时，谐波数据不显示，仅通过通讯读取数据。

3、K为必选功能，从①②中自行选择

4、在选配复费率F功能时，同时具备SOE事件记录、极值记录和最大需量（D）功能。在选配SOE事件记录功能时，同时具备极值记录和最大需量（D）功能。

5、KA：2路AC 220V 市电或者油机信号接入。

三、技术参数

四、安装与使用说明

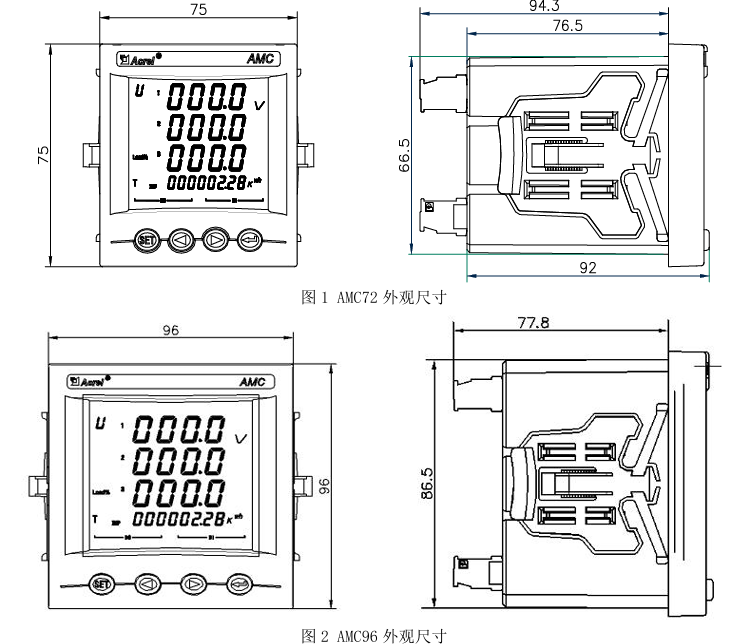

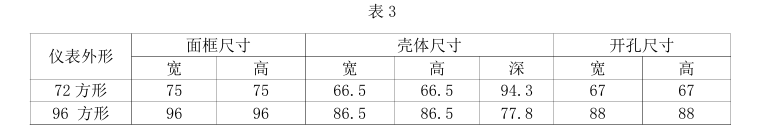

外形及安装开孔尺寸(单位：mm)

五、按键功能说

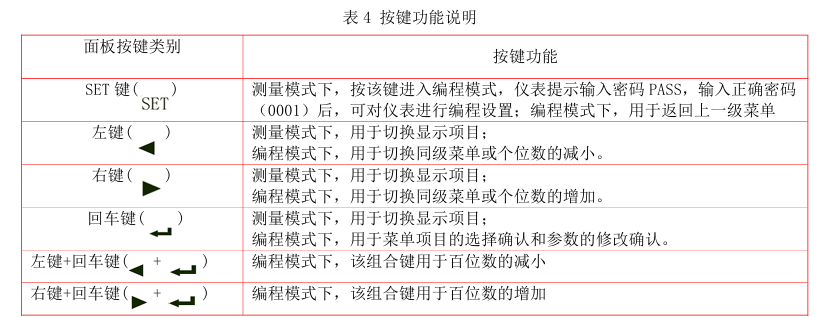

AMC系列智能电量采集监控装置四个按键从左到右依次为SET键、左键、右键、回车键，具体功能如表4所示

注：组合键使用时，可以先按住左右键，然后按回车键。

六、典型应用场景

• 智慧城市：市政配电房、路灯箱变、排水泵站、垃圾处理站电力监控

• 智慧园区：产业园区、科创园区、物流园区能耗监测与配电管理

• 智慧楼宇：写字楼、商场、酒店、医院、学校电力监测与能耗统计

• 数据中心：机房配电回路、母线电量监测与能耗分析

• 工矿企业：工厂车间、生产线电力监控、能耗考核与节能管理

• 新基建项目：轨道交通、充电桩、储能系统配套电力监测
