工商业光伏储能并网防逆流解决方案

工商业光伏储能并网防逆流解决方案

工商业光伏储能并网——发电系统现状

随着新能源的发展，很多工商业用户会选择在原有的公共电网配电系统的基础上新上分布式光伏发电、风力发电、储能等发电系统。

但由于发电量的波动与用户侧用电负荷的不断变化，为防止用户侧并网发电系统逆向发电，向公共电网倒送电，因此需科学合理地使用用户侧并网发电系统，同时对用户侧并网发电系统进行安全控制，从而达到防逆流功能。

工商业光伏储能并网——防逆流解决方案

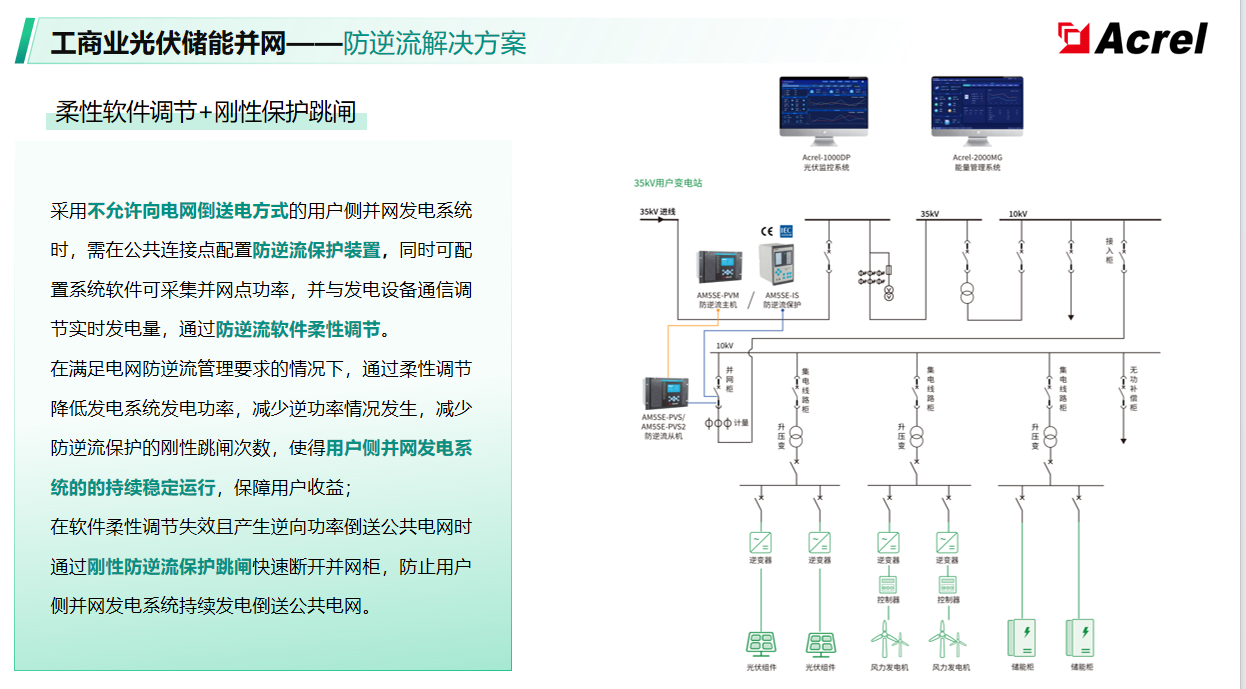

柔性软件调节+刚性保护跳闸

采用不允许向电网倒送电方式的用户侧并网发电系统时，需在公共连接点配置防逆流保护装置，同时可配置系统软件可采集并网点功率，并与发电设备通信调节实时发电量，通过防逆流软件柔性调节。

在满足电网防逆流管理要求的情况下，通过柔性调节降低发电系统发电功率，减少逆功率情况发生，减少防逆流保护的刚性跳闸次数，使得用户侧并网发电系统的的持续稳定运行，保障用户收益；

在软件柔性调节失效且产生逆向功率倒送公共电网时通过刚性防逆流保护跳闸快速断开并网柜，防止用户侧并网发电系统持续发电倒送公共电网。

、

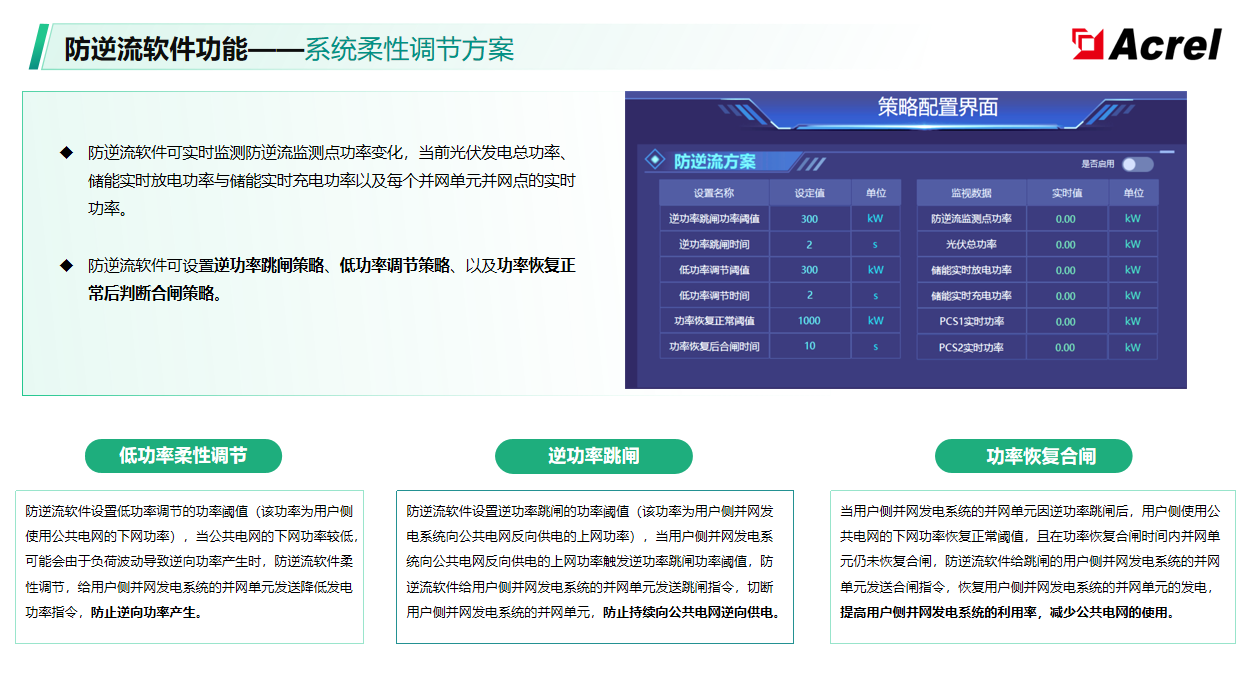

防逆流软件功能——系统柔性调节方案

防逆流软件可实时监测防逆流监测点功率变化，当前光伏发电总功率、储能实时放电功率与储能实时充电功率以及每个并网单元并网点的实时功率。

防逆流软件可设置逆功率跳闸策略、低功率调节策略、以及功率恢复正常后判断合闸策略。

AM5SE-IS 防逆流保护装置——单机版防逆流保护

AM5SE-IS 防逆流保护装置主要适用于 35kV、10kV 及低压 400V 光伏发电、风力发电、储能充放电等新能源并网供电系统。当向公共电网有逆向供电现象时，可以快速切除并网点，使本站不持续向电网逆向供电，保证电站的使用满足电网要求。单机版方案适用于逆流监测点与跳闸点之间距离在100米以内的场景S

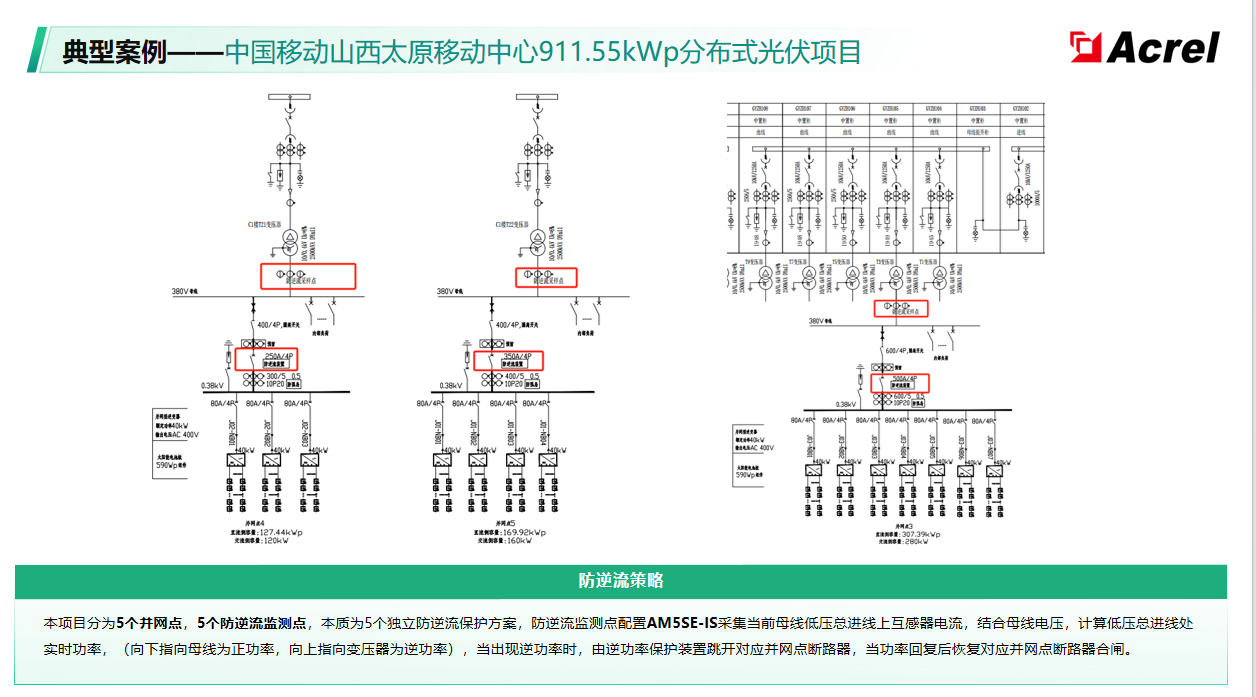

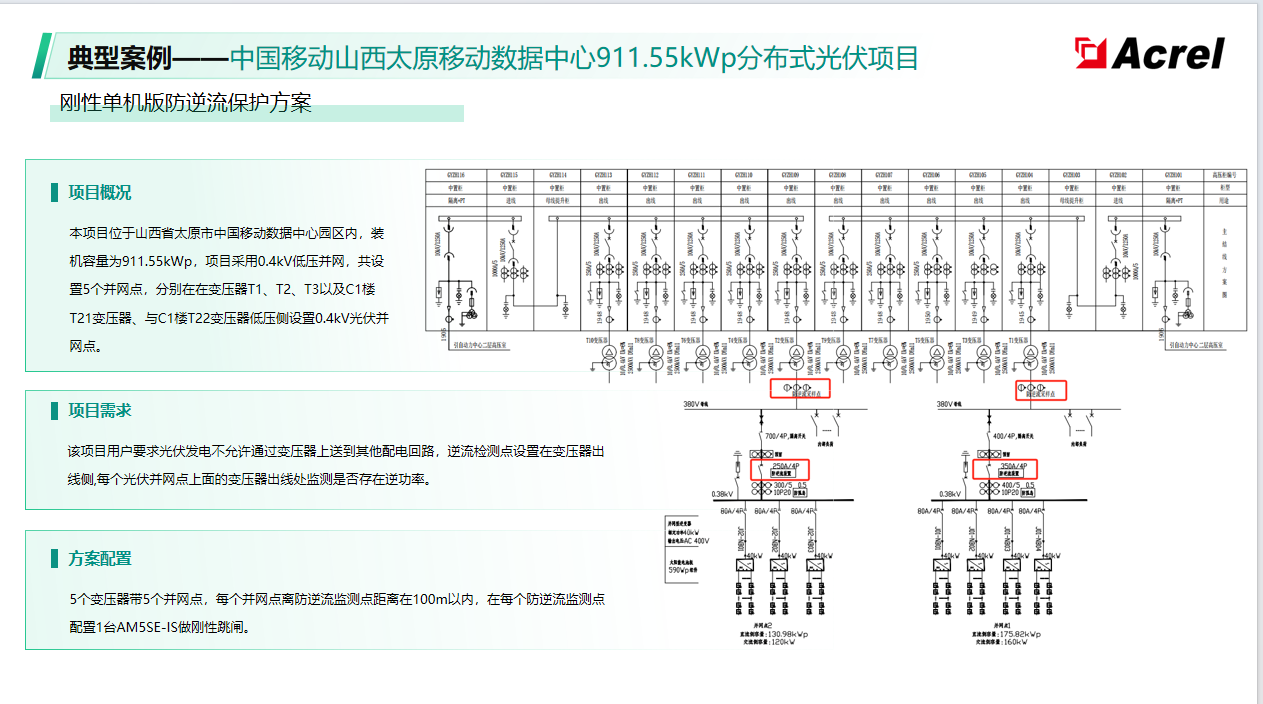

典型案例——中国移动山西太原移动数据中心911.55kWp分布式光伏项目
