中央空调分体空调多联机空调远程控制解决方案

中央空调分体空调多联机空调远程控制解决方案

       在商业楼宇、酒店、办公园区、医院、工厂等场景中，空调系统能耗占比居高不下，传统末端控制存在分区管控难、温感不均、人工调节滞后、设备联动差、能耗浪费严重等痛点。为破解行业难题，我们推出全场景空调末端智能控制解决方案，以数字化控制、精细化管理、一体化协同，实现舒适体验、节能降本与智能运维深度融合。

        本方案覆盖中央空调末端（风机盘管 / 新风机组）、多联机系统、分体空调群控三大应用类型，打通 “感知 — 控制 — 通讯 — 平台 — 运维” 全链路，告别粗放式管理，实现每一个末端设备的精准化、自动化、可视化运行。

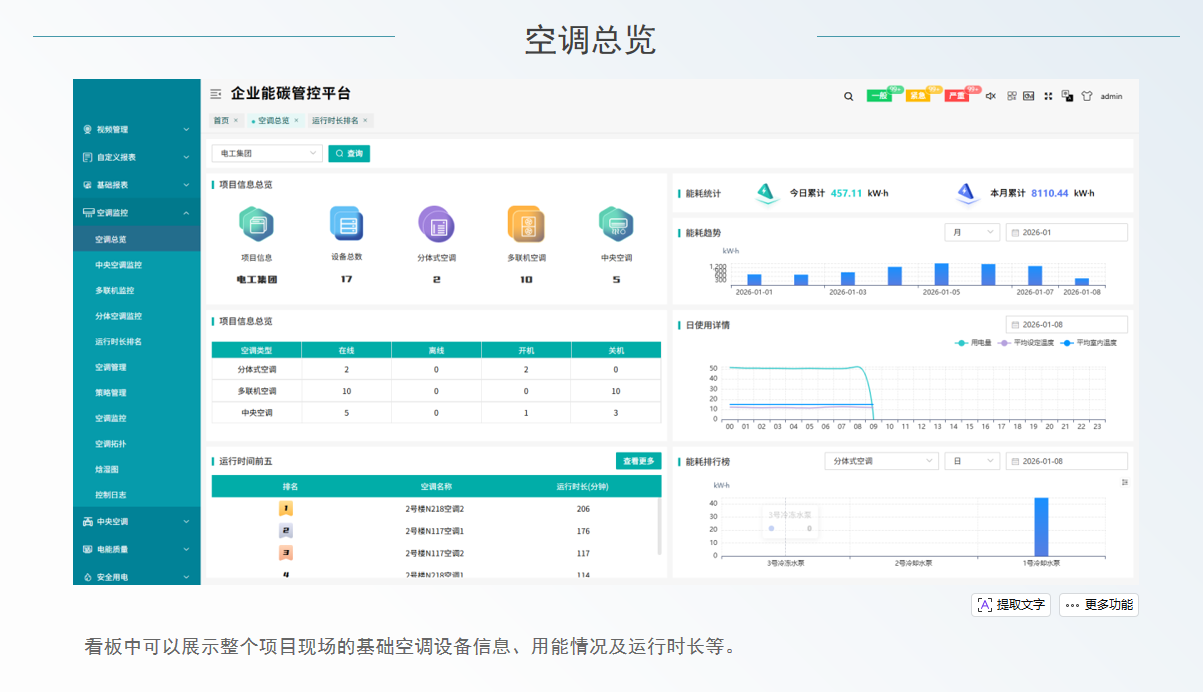

空调总览：看板中可以展示整个项目现场的基础空调设备信息、用能情况及运行时长等。

方案一：中央空调

末端风机盘管组网结构

安装支持远控的空调面板，通过有线或无线的方式控制风机盘管的风机与两通阀开闭以及风机高中低三挡风速。

通过Anet网关实现远程节能控制

◆ 实时监控：通过风机盘管智能控制器通讯接口或无线的方式，实时监控空调的运行状态参数，实际温度、设定温度等。

◆ 远程控制：配合相应的软件对设备进行远程控制，远程参数设置，实现设备管理的自动化、合理化。

◆ 历史存储：各类参数可作为历史记录存储在数据库中，以供后期查询、分析、统计。

◆ 启停操作：系统可以根据设置提供准确的实时启/停次序，亦可以根据用户需要全部启动或停止所有设备。

◆ 区域管理：系统根据用户需要可设置监控点区域，分区管理，定温管理，定时控制，提高系统效率。

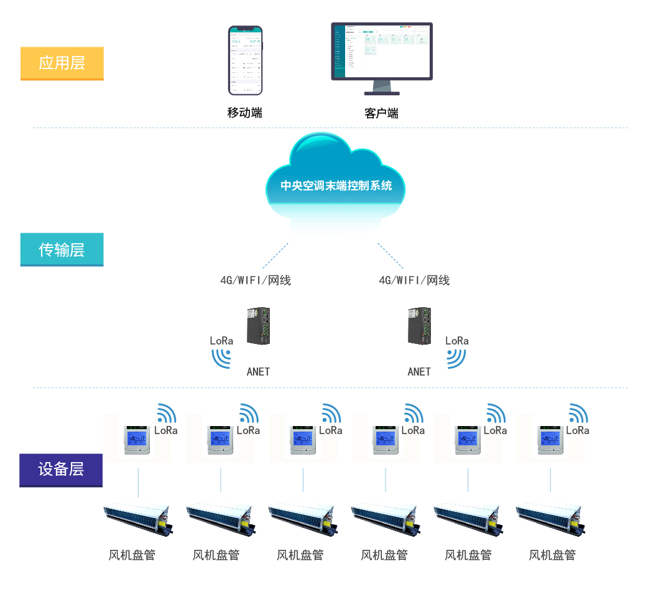

系统组网拓扑图

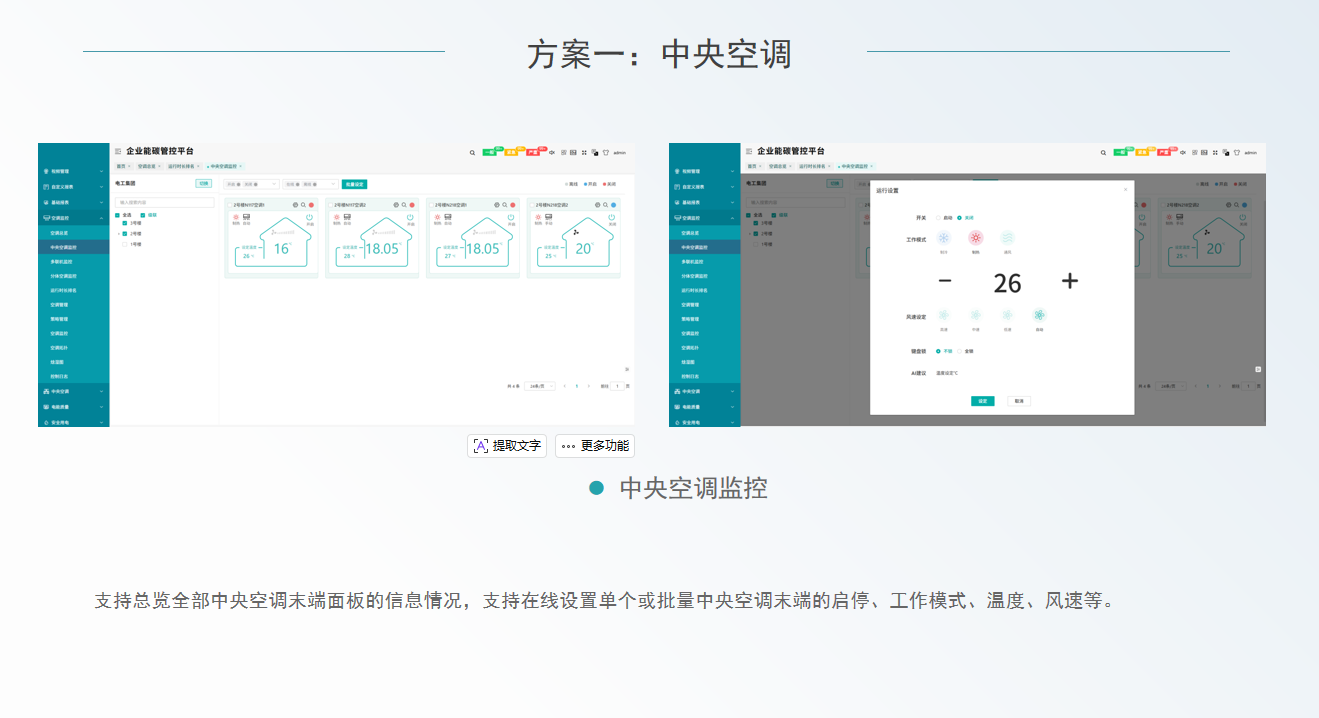

中央空调监控：支持总览全部中央空调末端面板的信息情况，支持在线设置单个或批量中央空调末端的启停、工作模式、温度、风速等。

方案二：分体空调

末端风机盘管组网结构

使用空调控制器替换分体空调电源86盒，以红外发射的方式控制分体空调启停、温度设定。

通过Anet以有线或无线的方式实现远程节能控制

1、通过电脑或手机，实现电脑端和手机端的远程集中监控；

2、远程实时监控空调的运行状态；

3、远程实时检测空调的电压、电流、功率等实时用电数据；

4、远程或本地设置空调的温度、时段等控制策略；

5、远程手动开/关空调；

6、可实现空调用电计量，空调能耗统计分析；

7、不影响原有空调遥控器的使用；

8、远程定时开/关空调；

9、根据设定的温度、时段控制参数自动开关空调；

10、根据温度控制策略，自动进行调温控制。

系统拓扑图：

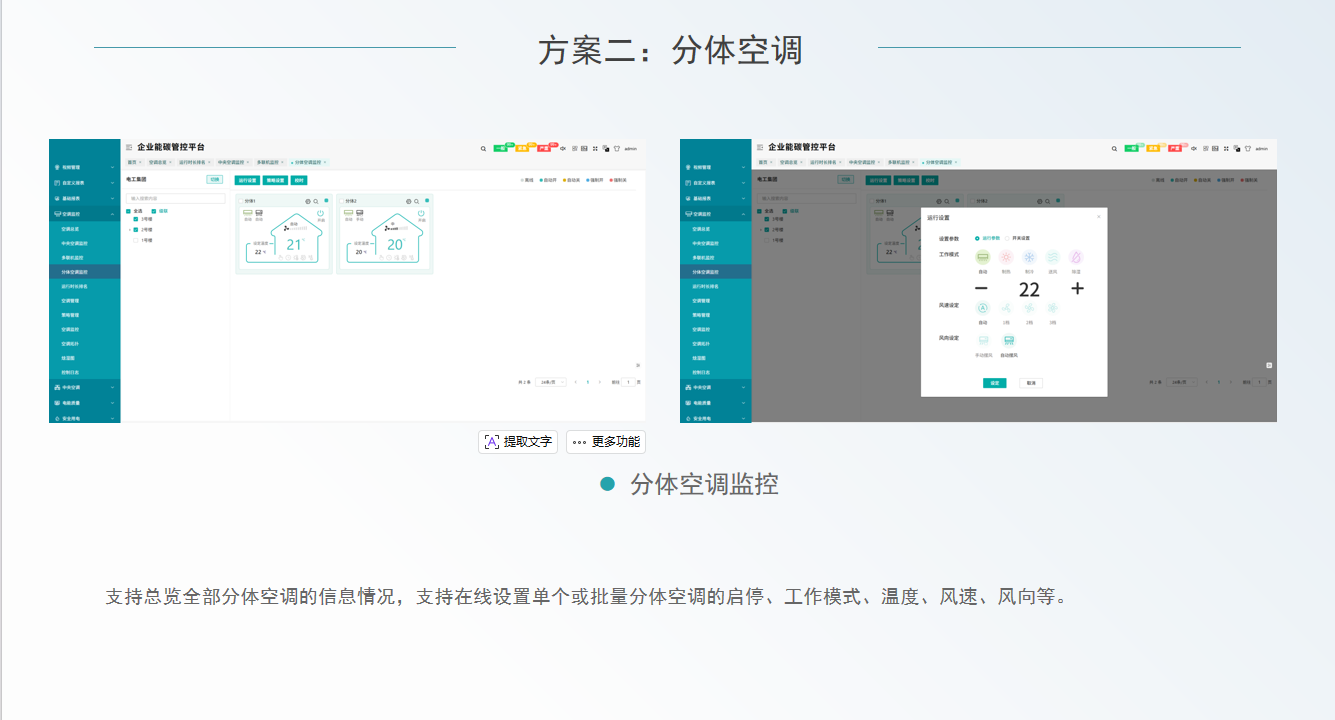

分体空调监控：

支持总览全部分体空调的信息情况，支持在线设置单个或批量分体空调的启停、工作模式、温度、风速、风向等。

方案三：多联机空调

空调专用控制器对接多联机室外机，通过Anet网关上传平台，实现远程节能控制多联机室内机启停及计费

实时控制功能能

1）控制模式：温度+时段。

（2）控制参数包括设定温度上、下限、允许开机时段等参数。

（3）调温控制功能：（夏天高于开机温度，在规定时间内才能开启空调，当室内温度达到关机温度时，控制器自动将空调的温度设置为运行温度；冬天低于开机温度，在规定时间内才能开启制热，当室内温度高于关机温度时，控制器自动将空调的温度设置为运行温度）。

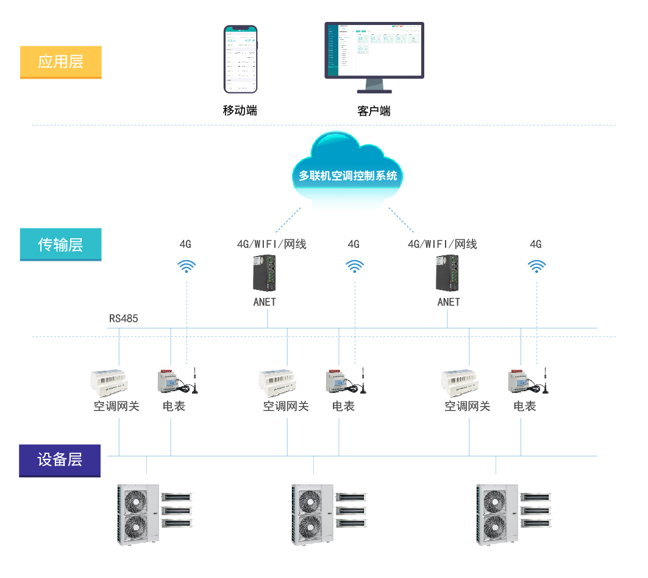

系统拓扑图：

多联机监控

支持总览全部多联机空调的信息情况，支持在线设置单个或批量多联机空调的启停、工作模式、温度、风速、风向等。

国家机关办公建筑和大型公共建筑

能耗监测系统整体解决方案

---

绿色建筑上传   能耗统计/分析  空调末端控制   单位建筑面积/人均能耗    建筑碳资产

安科瑞介绍

建筑分类

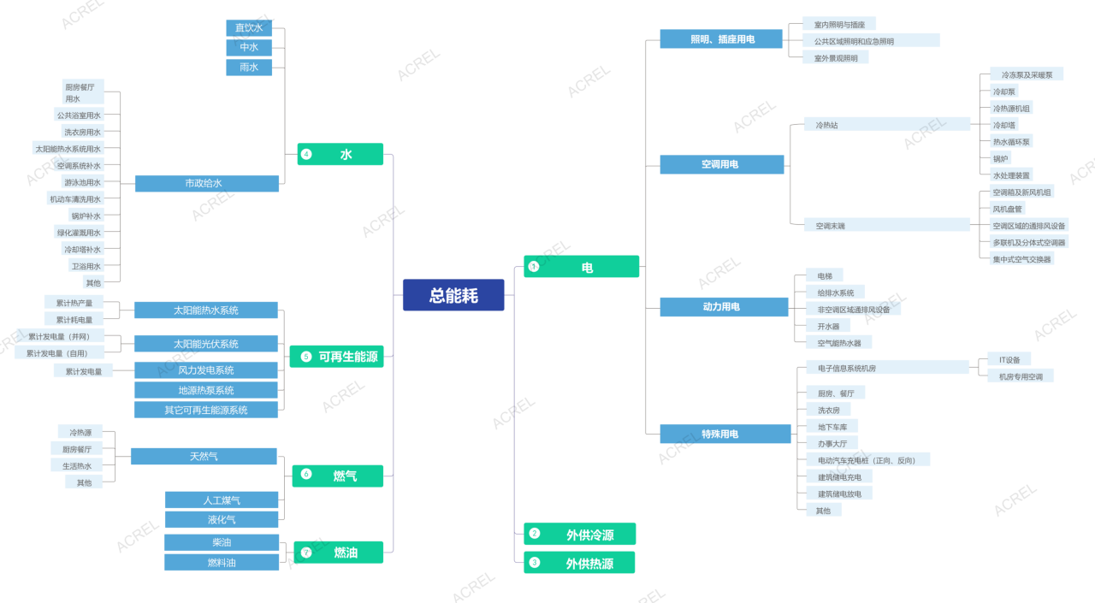

建筑能耗分类分项模型

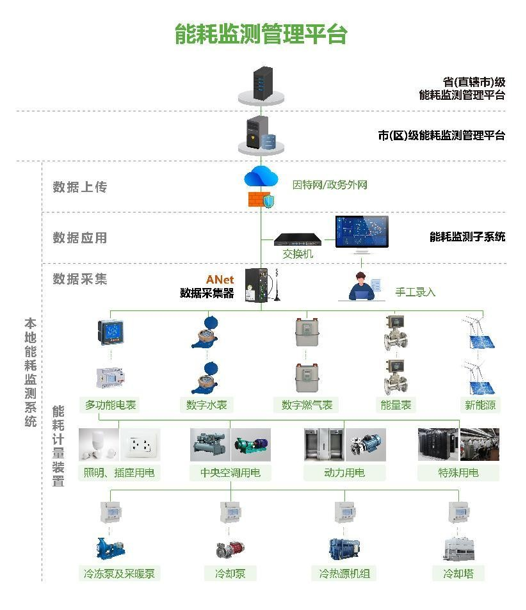

组网架构

大型公共建筑能耗监测系统为三级架构：

一级为省级建筑能耗监测管理平台

二级为市（或区）级建筑能耗监测管理平台

三级为建筑（建筑群）能耗监测子系统

建筑能耗监测子系统：

建筑中电、水、燃气、集中供热、集中供冷及可再生能源等能耗应采用自动采集方式；当无法采用自动方式采集时，可采用人工采集方式；

数据采集器应支持对多种类型的能源计量装置进行采集；具备向多个平台发送数据的能力；支持自动校时；支持断点续传；支持远程配置和管理；支持数据加密、身份认证；支持本地存储；

能耗监测子系统应用层宜采用B/S架构；能耗原始数据应保存1年以上；

能耗分析

看板中可以展示多种能源类型的用能情况。

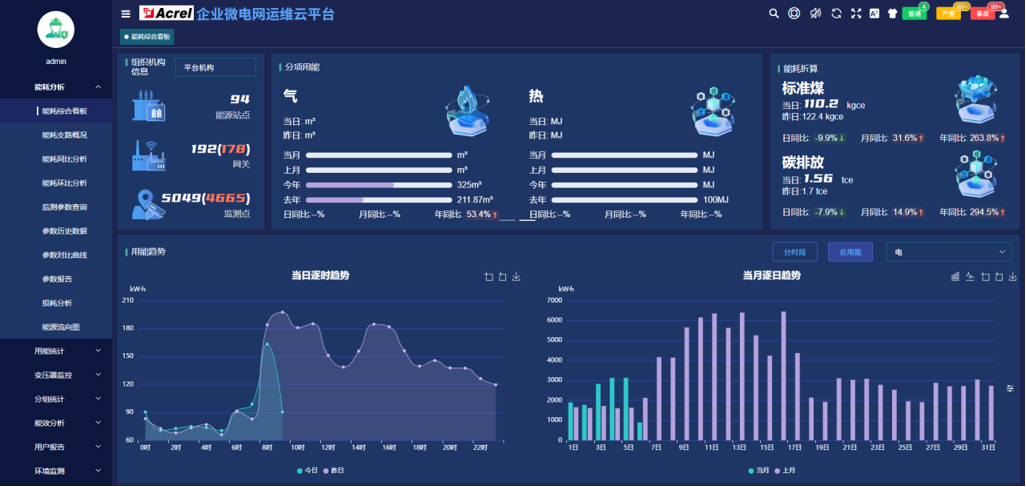

能耗综合看板

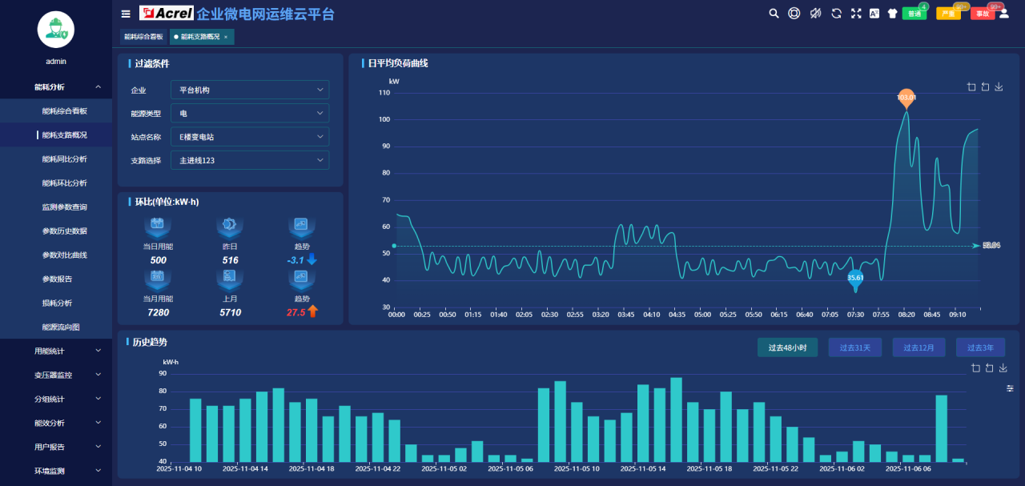

能耗支路概况

----概况界面可以展示选择支路的日平均负荷曲线及过去48小时、31天、12月何3年的历史趋势分析。

能耗分析展示更多功能

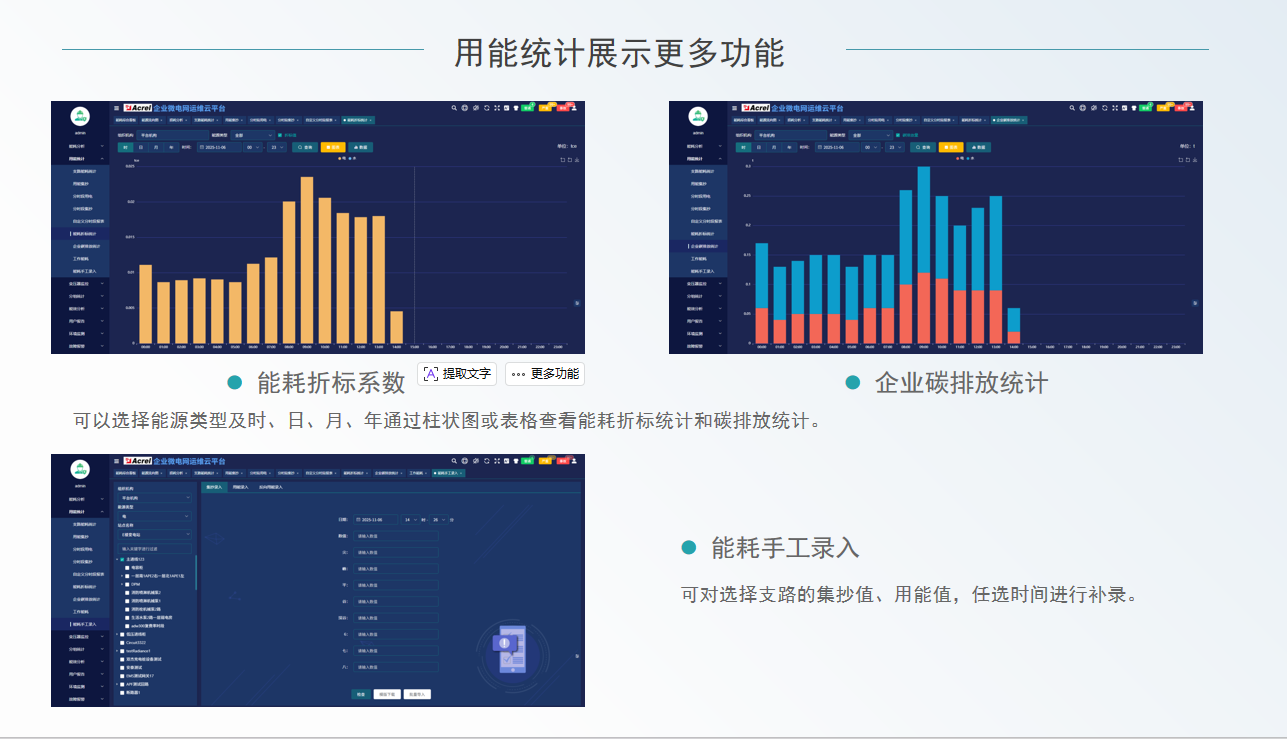

用能统计

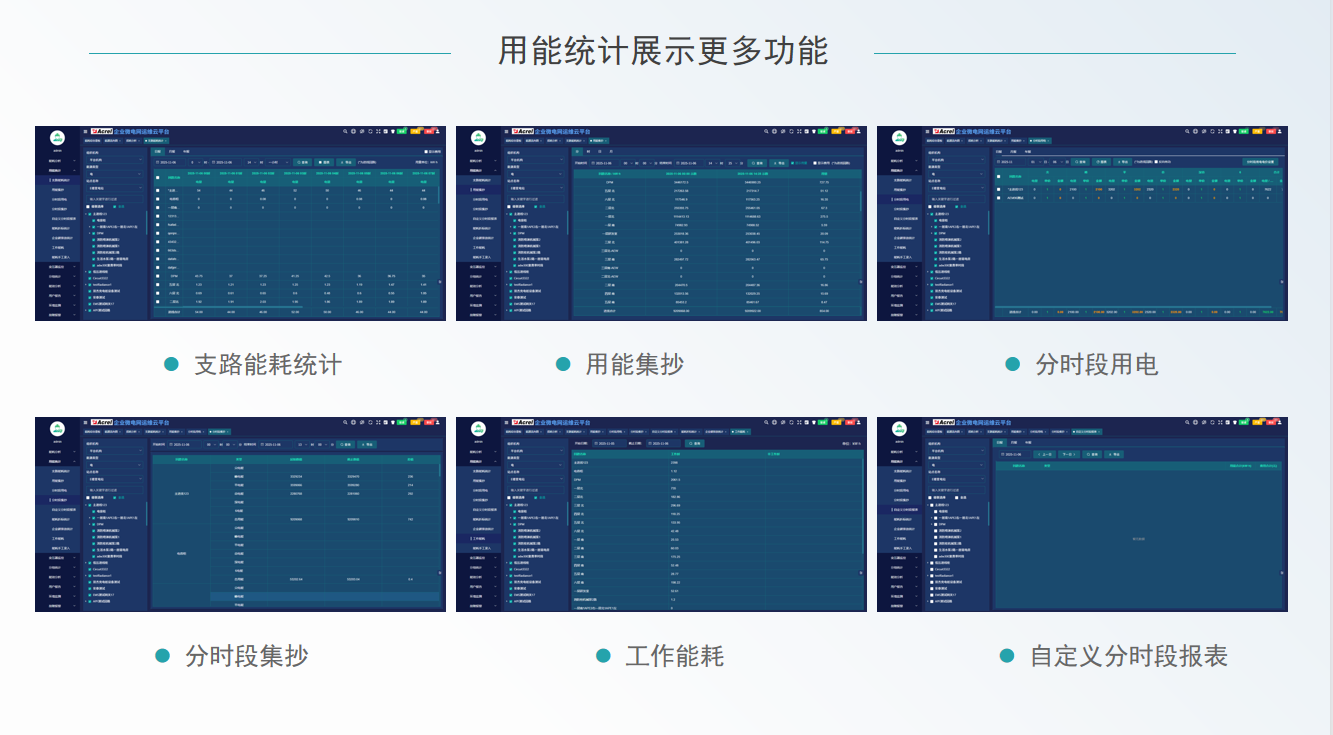

-------用能统计展示更多功能

用能统计展示更多功能

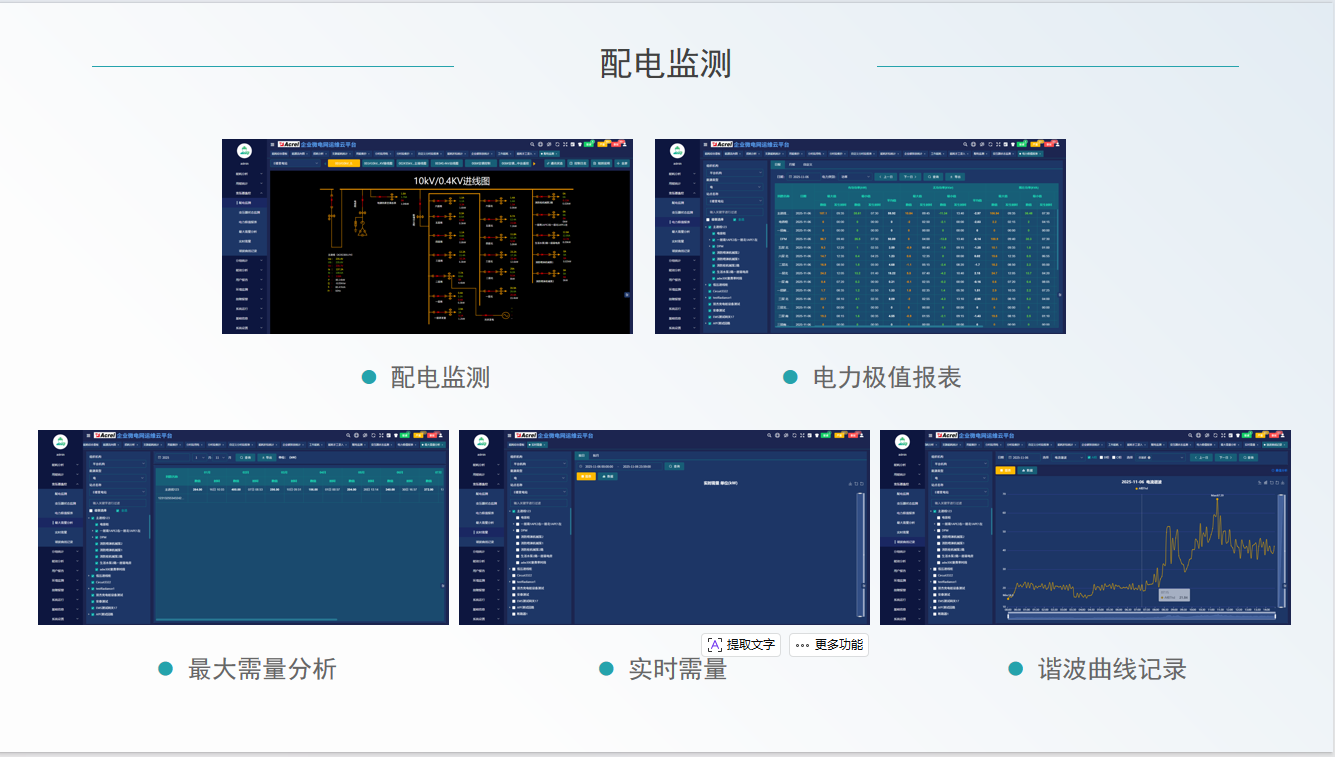

配电监测

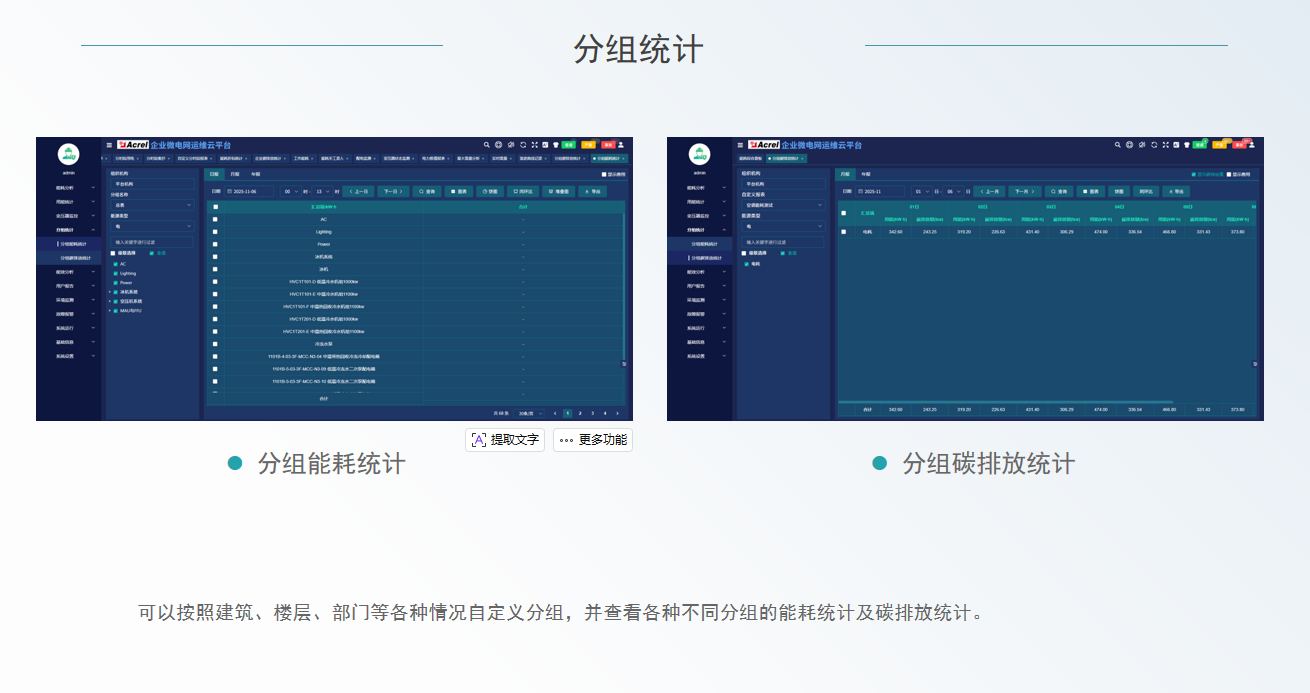

分组统计及能效分析

-------可以按照建筑、楼层、部门等各种情况自定义分组，并查看各种不同分组的能耗统计及碳排放统计。

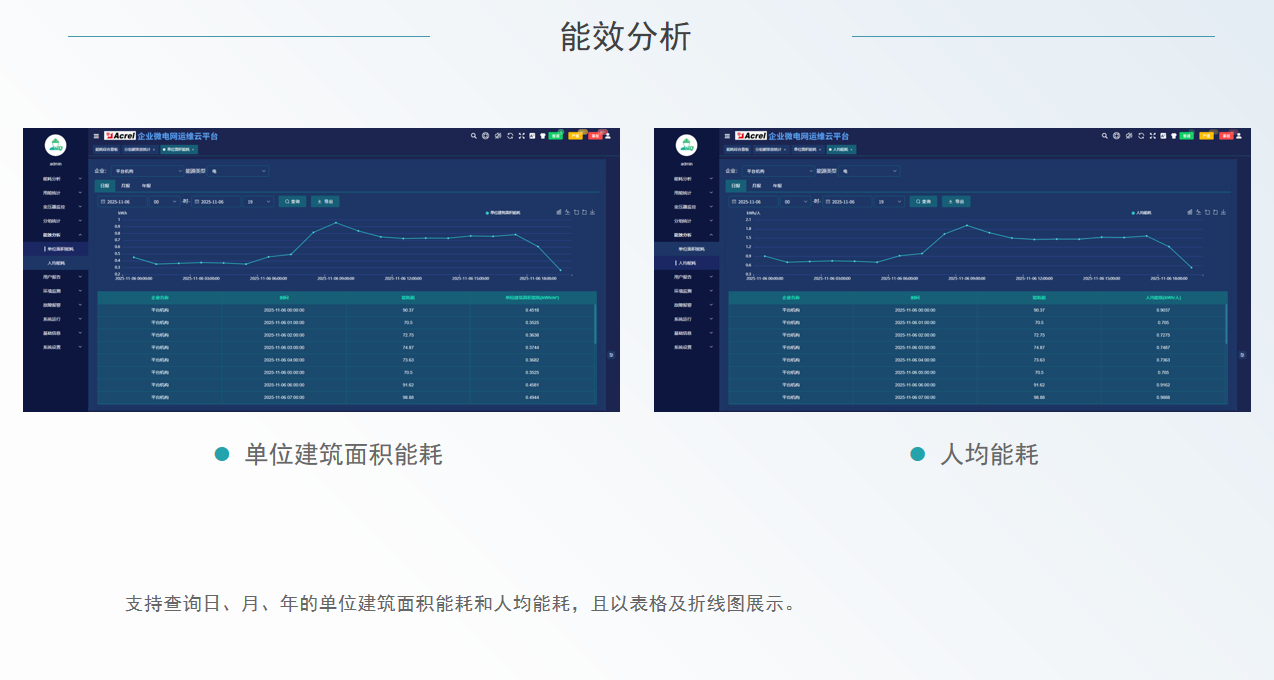

能效分析

------支持查询日、月、年的单位建筑面积能耗和人均能耗，且以表格及折线图展示。

用户报告及环境监测

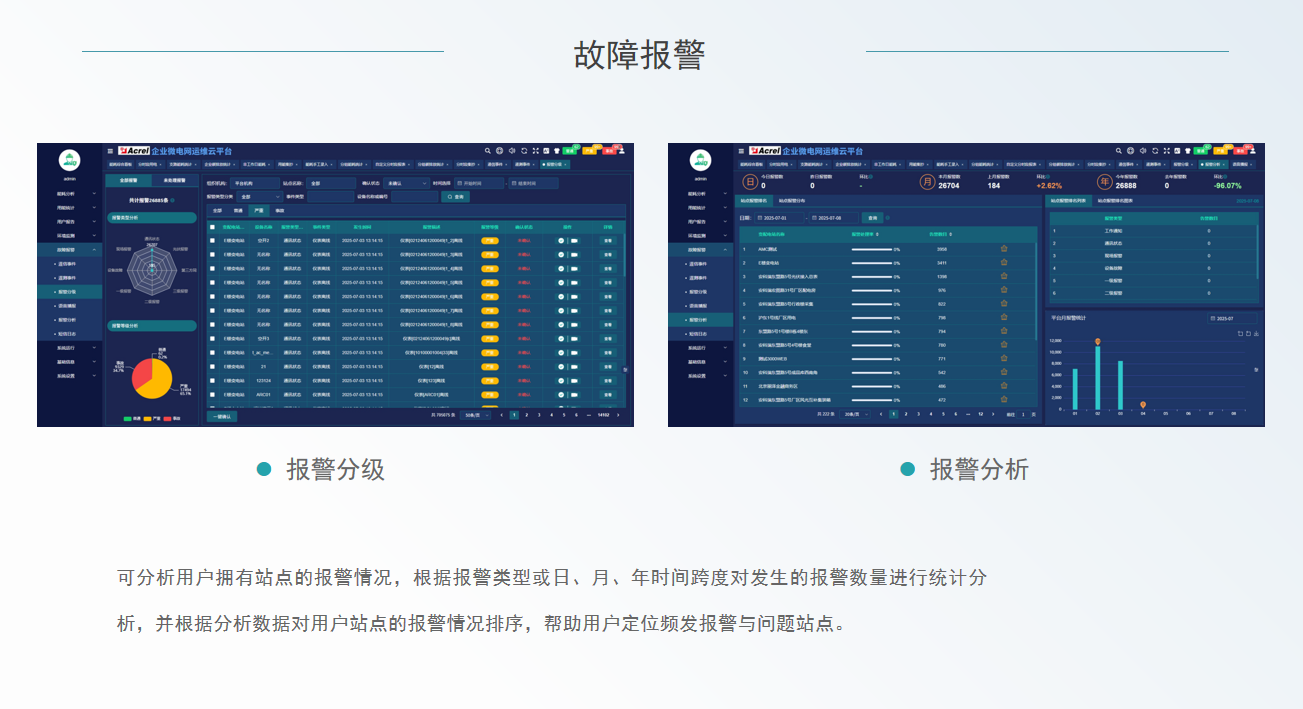

故障报警

-------可分析用户拥有站点的报警情况，根据报警类型或日、月、年时间跨度对发生的报警数量进行统计分析，并根据分析数据对用户站点的报警情况排序，帮助用户定位频发报警与问题站点。

从单点控制到全域智联，从粗放管理到精细运营，空调末端智能控制解决方案，为建筑节能与舒适生活提供硬核支撑。
