产品展示 / products 您的位置:网站首页 > 产品展示 > 电能管理 > 电能计量仪表 > AEM72/CF历史电能统计多功能计量表
历史电能统计多功能计量表

历史电能统计多功能计量表

简要描述:AEM72 三相多功能电能表集成三相电力参数测量及电能计量及考核管理,提供上 24 时、上 31 日以及上 12 月的电能数据统计。历史电能统计多功能计量表具有 31 次分次谐波与总谐波含量检测,带有开关量输入和继电器输出可实现“遥信"和“遥控"功能,并具备报警输出,可广泛应用于多种控制系统,SCADA 系统和能源管理系统中。

产品型号: AEM72/CF

所属分类:电能计量仪表

更新时间:2024-06-18

厂商性质:生产厂家

详情介绍

AEM72 三相多功能电能表,是一款主要针对电力系统,工矿企业,公用设施的电能统计、 管理需求而设计的智能电能表。AEM72 三相多功能电能表集成三相电力参数测量及电能计量 及考核管理,提供上 24 时、上 31 日以及上 12 月的电能数据统计。历史电能统计多功能计量表具有 31 次分次谐波与总 谐波含量检测,带有开关量输入和继电器输出可实现“遥信"和“遥控"功能,并具备报警 输出,历史电能统计多功能计量表可广泛应用于多种控制系统,SCADA 系统和能源管理系统中。

1,功能列表

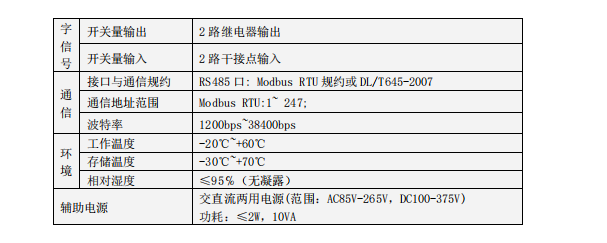

2,技术参数






3,外形及安装尺寸


4,接线与安装

接线方式 AEM72 可采用三相四线经电流互感器接入、三相三线经电流互感器接入、三相四线经 电压电流互感器接入和三相三线经电流电压互感器接入四种接线方式。

4.1.1 AEM72 电压、电流信号端子













4.2开关量输入/输出端子 开关量输入是均采用开关信号输入方式,仪表内部配备电源,无须外部供电。当外部接 通或断开时,经过仪表开关输入模块采集其接通或断开信息并通过仪表本地显示。开关量输 入不仅能够采集和显示本地的开关信息,同时可以通过仪表的 RS485 实现远程传输功能,即 “遥信"功能。 开关量输出为继电器输出,可实现“遥控"和报警输出



4.3 电源端子、RS485 通讯端子、脉冲输出端子





注:2528 为开关量输入与有功电能脉输出冲复用,默认为开关量输入。


5,主要功能特点


5.1 测量功能 能测量全电力参数包括电压 U、电流 I、有功功率 P、无功功率 Q、视在功率 S、功率因 PF、电压与电流的相角度Φ、电压不平衡度、电流的不平衡度、频率 F31 次分次谐波、 奇偶次总谐波含量及总谐波含量。其中电压 U 保留 1 位小数,频率 F 保留 2 位小数,电流 I 保留 3 位小数,功率 P 保留 4 位小数, 相角度Φ保留 2 位小数,不平衡度△保留 2 位小数。 如:U = 220.1Vf = 49.98HZ, I = 1.999A, P = 0.2199KW, Φ= 60.00°, =0.00%

5.2 计量功能 能计量当前组合有功电能,正向有功电能,反向有功电能,感性无功电能,容性无功电能, 视在电能。 5.3 分时功能 两套时段表,一年可以分为 4 个时区,每套时段表可设 12 个日时段,4 个费率(F1F2F3F4 即尖峰平谷) 。分时计费的基本思想就是把电能作为一种商品,利用经济杠杆,用电高峰期 电价高,低谷时电价低,以便削峰填谷,改善用电质量,提高综合经济效益。

5.4 需量功能 有关需量的相关概念如



缺省需量周期为 15 分钟,滑差时间为 1 分钟。 需量周期与滑差时间可设置,详见 7.3。 能测量 8 种最大需量即 A/B/C 三相电流、正向有功、反向有功、感性无功、容性无功、 视在功率最大需量以及最大需量发生的时间。 显示实时的 8 种需量即 A/B/C 三相电流、正向有功、反向有功、感性无功、容性无功、 视在功率需量。 12 13 21 22 L N A B 40 41 IN* IN RS485 12 13 21 22 L N A B 40 41 IN* IN RS485- 5 -

5.5 历史数据统计功能 能统计上 24 时、上 31 日、以及上 12 月的历史电能(包括 4 象限、各费率电能)

5.6 开关量输入输出功能 2 路开关量输出,2 路开关量输入,开关量输出为继电器输出,可以实现“遥控"和 报警输出。开关量输入不仅能够采集和显示本地的开关信息,同时可以通过仪表的 RS485 实现远程传输功能,即“遥信"功能。
