安科瑞ACR全能电力测控仪：工业与楼宇配电的“智慧大脑"——从全电量监测到系统集成，一款为电力监控系统而生的多功能仪表

在当今的电力系统中，数据的实时性与准确性直接决定了运维效率与能源管理水平。无论是大型工矿企业的变电站，还是智能大厦的配电房，传统分散的指针式仪表和变送器已难以满足现代电力监控的需求。安科瑞深耕智能配电领域，重磅推出的ACR系列网络电力仪表，正是为解决这一痛点而生的“全能选手"。

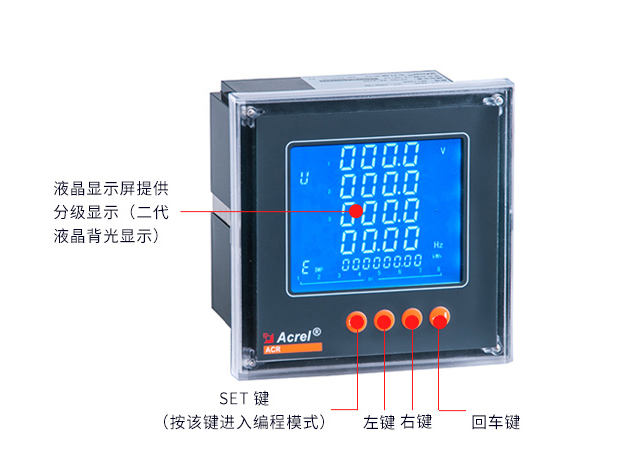

图1

一、什么是“网络电力仪表"？

ACR全能电力测控仪系列的名称源自其核心定位——网络化。与传统电表不同，ACR系列不仅仅是一个测量工具，更是一个智能化的数据采集终端。它专为电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计，能够将所有常用电力参数一网打尽，并通过通讯功能接入SCADA系统或能源管理系统，实现“遥测、遥信、遥控"的智能化管理。

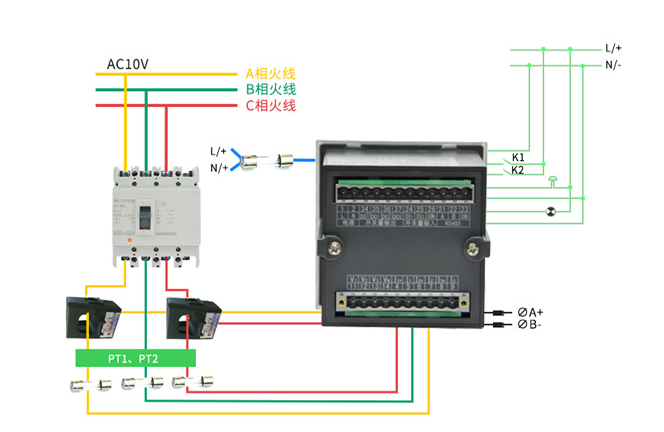

图2

二、全电量高精度测量，一表取代传统盘面仪表

ACR系列采用现代微处理器技术和交流采样技术，打破了传统盘面仪表的功能局限。一台ACR电表，可以直接取代常规的电压表、电流表、功率因数表、电能表乃至变送器。

它能够实时高精度测量：三相电压/电流、有功/无功/视在功率、功率因数、频率，以及四象限电能计量。特别值得一提的是，ACR系列有功电能精度可达0.5s级（C级），确保了电费结算和能耗考核的公平性与准确性。此外，部分型号（如ACR230ELH）还具备高达63次谐波分析功能，能够对电网供电质量进行综合监控诊断，帮助用户定位谐波污染源，避免精密设备误跳闸。

三、网络通讯与扩展能力，无缝对接自动化系统

ACR之所以被称为“网络"电力仪表，在于其通讯集成能力。

• 丰富的通讯协议：产品标配RS485通讯接口，支持标准的Modbus-RTU协议，可轻松接入PLC、DCS或组态软件。同时，部分型号还支持Profibus-DP和Modbus-TCP协议，满足不同工业自动化系统的接入需求。

• 灵活的I/O扩展：ACR系列采用模块化设计，可根据需要选配4-20mA模拟量输出（可将任意测量参数远传至DCS）、开关量输入（监测断路器状态，实现“遥信"）和继电器输出（远程控制分合闸，实现“遥控"）。这一特性使其在无人值守配电房和智能建筑中如鱼得水。

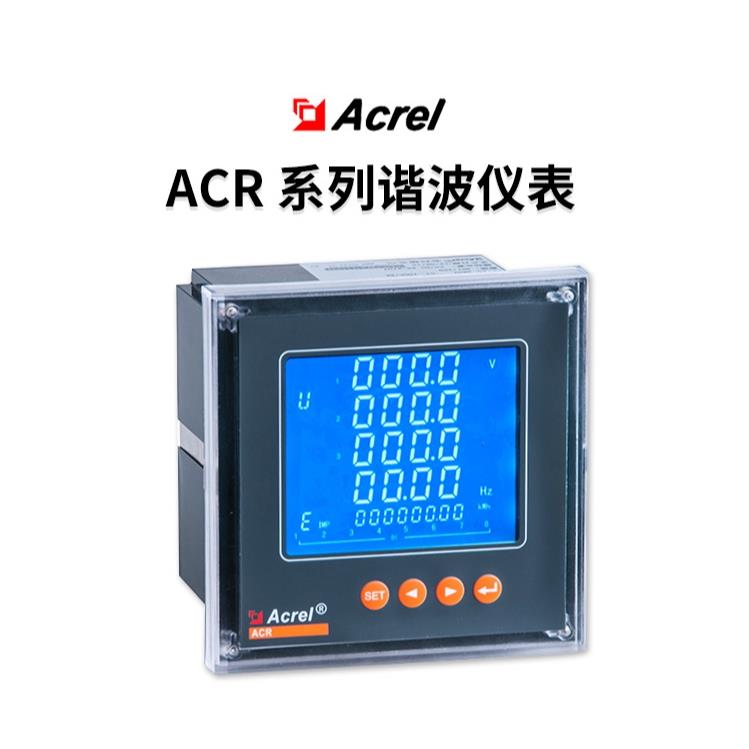

图3

四、丰富的产品线，适配多种应用场景

安科瑞ACR系列拥有完整的产品矩阵，满足不同安装环境和功能需求：

• 标准型（ACR120E/ACR220E/ACR320E）：适用于常规的电力监控和能耗管理，具备复费率电能计量和最大需量统计功能，帮助企业削峰填谷、优化电费支出。

• 谐波监测型（ACR230ELH/ACR330ELH）：具备2-63次谐波分析、波形实时跟踪和SOE事件记录功能，适用于对电能质量要求数据中心、精密制造车间和医院。

• 导轨式专用型（ACR10R）：采用罗氏线圈或开合式互感器，安装便捷，特别适用于冶炼、钢铁等高能耗企业的节能改造工程，以及分布式光伏并网柜的功率监测。

图4

五、结语

从简单的数据测量，到复杂的电能质量分析与系统级联动控制，安科瑞ACR系列网络电力仪表以其高精度、高可靠性和网络化能力，成为了连接物理电力世界与数字管理平台的桥梁。

选择ACR，不仅是选择了一台电表，更是选择了一套开放、智能、可扩展的电力监控解决方案。在配电数字化转型的浪潮中，让ACR成为您配电柜中的“智慧大脑"，助您轻松驾驭每一度电！
