ADF300L 系列多用户计量箱

ADF300L 系列多用户计量箱

简要描述:ADF300L 系列多用户计量箱最大可以计量 12 路三相或者 36 路单相,又可以支持多路单三混合安装。该系列计量箱因准确度高、集中安装、集中管理、互不干扰等优势深受小区、学校、企业等的青睐。计量箱符合国标 GB/T 17215.321-2008。

产品型号: ADF300L-II-18D

所属分类:多用户电表

更新时间:2022-09-21

厂商性质:生产厂家

详情介绍

                                                                                                    安科瑞ADF300L 系列多用户计量箱

1 概述

      ADF300L 系列多用户计量箱最大可以计量 12 路三相或者 36 路单相,又可以支持多路单三混合安装。该系列计量箱因准确度高、集中安装、集中管理、互不干扰等优势深受小区、学校、企业等的青睐。计量箱符合国标GB/T 17215.321-2008。

2 产品规格


3 技术参数

3.1 电气特性

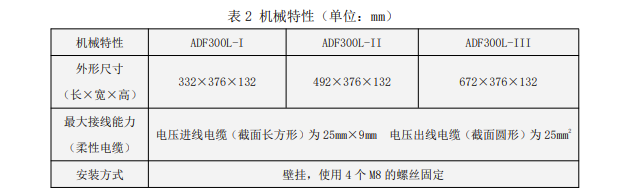

3.2 机械特性



4 主要功能


5 外形及安装尺寸(单位:mm)

5.1 使用注意事项

ADF300L 系列多用户计量箱使用进线需与配套塑壳断路器配合使用,出线与配套微型断路器配合使用;出线端子采用双螺丝拧紧,严禁仅使用一只螺丝拧紧固定。

5.2 产品尺寸





接线与安装

ADF300L 系列多用户计量箱垂直悬挂在悬挂处,并用四个 M8 螺钉拧紧固定。 注意接地线与箱子之间接触良好。







7 功能说明

7.1 有功电能计量

每块计量板均可计量每一用户总用电量,且反向计入正向。

7.2 继电器控制 (仅限预付费型)

7.2.1 无费关断(预付费控制)

当用户用电时,递增用户总用电量,并递减计量用户剩余电量。当用户剩余电量为0 时,电能表自动拉闸断电,只有用户购电后才可恢复用电。

7.2.2 定时断电(时控)

多用户电能表可对用户用电进行时间控制,电能表通过后台管理软件,设定自动断电、上电时间,方便对用户的用电管理。

7.2.3 超负荷断电(负控)

多用户电能表可设置用户的最大负荷功率,当用户的实际功率大于设定值时,计量箱自动切断该户供电电路,功率未超过最大负荷功率设定值,并且客户有恶性负载识别需求,计量箱可自动判断,如判断是恶性负载,则切断该用户供电,一段时间后(可设定),可自动恢复供电,当恢复次数超过设定值时,不能自动恢复供电,用户必须手动清零恢复次数方可供电。

7.2.4 强制断电 (强控)

多用户计量箱可以由后台管理系统今次那个强制断电、送电控制、使管理中心可以及时的处理突发事件。注意:以上四种控制中,当强控打开时,其它控制均无效。
