中小学学校能效管理预付费系统解决方案

中小学学校能效管理预付费系统解决方案

简要描述:中小学学校能效管理预付费系统解决方案可以把学校所有开闭所、变电所、配电箱进行集中监控,管理,对校园能源消耗进行实时监测,通过软件实现基础性的能耗统计,对消防安全进行云端监控。

产品型号: AcrelCloud-3200

所属分类:宿舍预付费系统

更新时间:2021-12-15

厂商性质:生产厂家

详情介绍


用户需要解决的问题

建立主要基于以下几个方面需求:

1.1 对校园能源消耗进行实时监测,通过软件实现基础性的能耗统计,同时配合能源审计,能效公示构成新型校园建筑节能管理体系,体现了校园能源消耗过程的管理及节能改造成效管理;

1.2 基于物联网、大数据、云计算等现代信息技术,将分散的火灾自动设备、电气火灾监控设备、智慧烟感探测器、智慧消防用水等设备连接形成网络,并对这些设备的状态进行智能化感知、识别、定位,实时动态采集消防信息,通过云平台进行数据分析、挖掘和趋势分析,帮助实现科学预警火灾、网格化管理、落实多元责任监管等目标;

1.3 对图书馆、教学楼、办公楼、食堂、宿舍体育场馆等人员密集的建筑消防疏散通道、出口有明显的指示灯具,并可以通过不同应急预案进行紧急控制;

1.4 对每间宿舍分空调、插座照明两路独立电源配电,两路电源的供电保护、供电控制、供电时间相互独立,可以由学院根据管理需要决定两条用电回路各自供电时间;

1.5 对学生宿舍用电设置恶性负载识别功能,对宿舍用电用水进行预付费管理,可以对接校园一卡通自助充值;

1.6 对学校电动汽车充电桩和电瓶车充电位的充电桩进行统一充值收费管理;

1.7 监控软件采用B/S架构,接入以上监测数据,通过浏览器、手机APP或短信等方式提供数据监测和异常,并可通过系统发布维保、巡检及抢修派工任务。

中小学学校能效管理预付费系统解决方案概述

根据学校能源管理系统相关要求,方案配置学校能效管理系统解决方案。能效管理子系统包含以下子系统:

● 能源运维管理系统

● 智慧消防系统

● 学生宿舍预付费管理系统

● 电瓶车/电动车充电桩管理系统

● 智能照明系统

消防应急照明和疏散系统


方案建立基于云平台的“监、控、维"一体化的能源管理系统,从数据采集、通信网络、系统架构和综合数据服务等方面的设计,帮助学校后勤管理部门了解校园能源运行情况,关注消防和电气安全,及时预警异常情况,保障学校正常教学秩序。

4.2 中小学学校能效管理预付费系统解决方案网络结构

能效管理系统作为一个集成系统,可以接入高低压配电系统各类传感设备,包括微机保护测控装置、多功能仪表、剩余电流传感器、直流屏、压器温控仪、暖通仪表(水、冷热量、工业气体等)以及其它电源系统,包括柴油发电机、UPS、光伏、风力发电、储能系统等等。系统可分为三层监控管理层、网络传输层和现场感知层。可以把学校所有开闭所、变电所、配电箱进行集中监控,管理,对校园能源消耗进行实时监测,通过软件实现基础性的能耗统计,对消防安全进行云端监控。



监控管理层作为主要的人机接口界面,包含数据服务器、监控主机等,承担数据采集、存储、展示、打印等功能。网络传输层包含智能网关以及其它网络设备。传输数据可使用局域网,也可以依赖运营商提供的互联网服务传输数据。作为边缘计算的智能网关承担数据采集、逻辑判断、规约转换、数据压缩加密和断点续传功能,提高系统运行可靠性和稳定性。现场感知层设备用于感知电、水、冷热量等能源数据,并上传至智能网关或者通过4G/NB-10T等方式直接上传数据服务器。


4.3 设备功能

主要配置配置清单、功能如下:







系统功能


学校综合能效管理系统是为学校提供能耗管理、电能质量和用能安全监测的整套解决方案,包括能源的来源(国家电网、风光储等新能源、水、天然气、燃油等)、能源使用过程的监测、能源分类分项能耗数据统计以及用能安全监控,协助学校消除能源消耗盲,提高配电系统运行和用能安全,为学校降低运营成本,优化资源配置,提高学校投资效益,完善管理制度,建立长效节约机制等措施来建设节约型校园。

5.1 平台登录

学校综合能效管理系统可通过统一登录接口进入到主功能菜单,可以直观看到所有子系统功能界面。



5.2 变电所运维系统

软件采用B/S架构,可通过电脑WEB端、平板或手机APP查看系统数据和报警信息。

变电站状态

变电站状态包括概况、运行状态、当日事件记录、当日逐时用电曲线、用电概况。

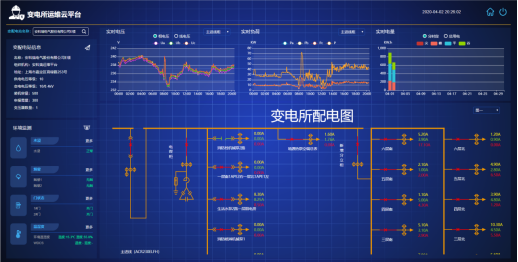

平台看板

支持大屏展示用户运维变电所概况、环境监测、实时电压、实时负荷、实时电量、配电图等。



● 电力数据

电力数据显示选定变电所选定回路的电力数据和曲线,包括电流、相电压、线电压、频率、功率因数、有功功率、无功功率、视在功率、电压、电流不平衡度等参数,并支持导出图表;并支持支持逐日差值统计,方便用户通过用户通过表格查询数据。


● 电能质量

展示选中变配电站的某一个回路的谐波数据,可通过选择谐波类别和谐波数量选择查看某一回路的谐波数据。


● 用能报表

用能报表显示各回路的用能数据,包括日报、月报、年报,日报显示分时用能,月报显示分日用能,年报显示分月用能,报表可以导出。


事件记录

事件记录方便运维人员查看分析设备如断路器合分、门开门关、电流电压越限告警、故障告警、短信志、平台运行日志等记录。


● 安全用电

展示选中变配电站的漏电流和线缆温度及报警状况。

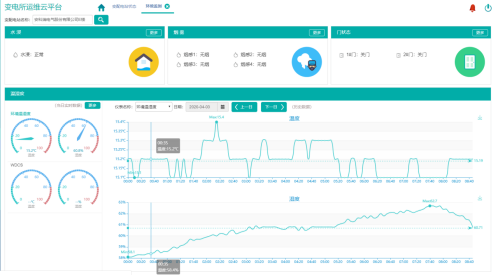

● 运行环境

运行环境包括环境监测、视频监控、环境温湿度、仪表通讯状态、网关通信状态、视频监控、视频设备状态等。


● 设备管理

设备管理包括设别定义、设备档案和设备报表,在设备档案中对变电所设备进行维护处理。

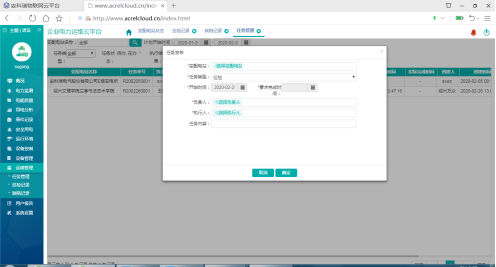

● 运维管理

运维管理包括任务管理、巡检记录、缺陷记录三部分,其中任务管理可以完成任务的创建、发布、任务完成情况查询;巡检记录是巡检任务的执行情况和执行明细,缺陷记录是消缺任务创建、发布、完成状态情况查询。


● 用户报告

用户报告页面主要用于对选定的变配电站自动汇总一个月的运行数据,对变压器负荷、配电回路用电量、功率因数、报警事件等进行统计分析,并列出在该周期内巡检时发现的各类缺陷及处理情况。

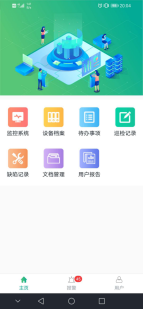

● APP应用

电力运维手机支持“监控系统"、“设备档案"、“待办事项"、“巡检记录"、“缺陷记录"、“文档管理"和“用户报告"七大模块,支持一次图、需量、差值、用电量、视频、曲线、温湿度、同比、环比、电能质量、各种事件报警查询,设备档案查询、待办事件处理、巡检记录查询、用户报告、文档管理等。



5.3 能源管理系统

校园能源管理系统是通过在线能源数据采集、能源管理作为系统支撑,实现一体化的能源管控;通过能源统计、分析、展示等这些有效的技术和管理手段,可实现校园综合节能率的大幅度提升并为“智慧校园"建设提供强有力的技术支撑。

充分利用学校校园网现有资源,搭建校园智慧能源管理系统的基本框架,建设校园智慧能源管理系统监测网络,对学校的各个用能环节进行实时监测。

实现校区教学区、生活区单体建筑及单位用电总计量。各建筑及单位用电计量考虑在各变电所的低压出线回路加装三相多功能电力监控终端进行计量、监测,数据累加实现;针对不具备单独低压出线回路的建筑,在建筑和单位的总进线侧加装三相多功能电力监控终端进行计量、监测。

提供同比环比分析比较、线损分析、按照区域进行能耗数据统计、按照部门进行能耗统计。

● 平台概况展示

系统登陆成功进入主页面,平台运行状态,当月能耗折算、地图导航,各能耗逐时、逐月曲线,当日,当月能耗同比分析滚动显示。也可以通过3D图形方式展示项目现场模拟图,以更直观的方式对项目中建筑或设备数据进行动态展示。

● 建筑用能概况

主要展示被选中建筑物基本信息,建筑各个分类用能对比,当日逐时趋势,当月逐日趋势和尖峰平谷分时段用能柱状图。能源类型可选择电、水、可再生能源等等能源类型,并折算标煤。

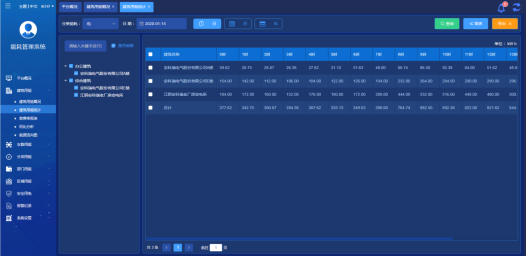

● 建筑用能统计

统计当前账号下所有建筑日、月、年用能统计报表,可选择以报表或者图表方式显示,可导出excel表格形式保存。


● 用能同环比分析

可选择查看当前建筑用能数据同比和环比分析比较,可选择日/月/年周期进行对比,通过柱状图和百分比数据显示对比结果。

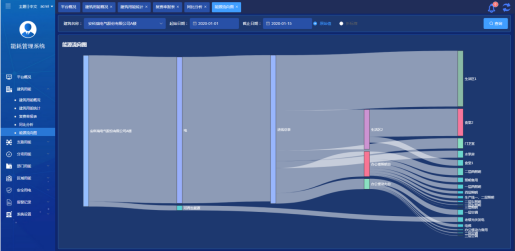

● 能源流向图

通过图形方式直观显示当前建筑能源消耗流向,鼠标悬浮可以显示当前区域或者回路的用能数据,起始日期和截止日期可选择。

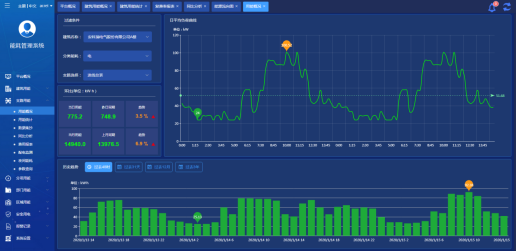

● 支路能耗概况

可选择查看具体某个回路的能源消耗趋势,包括日均负荷曲线展示、日月用能对比数据、过去48小时、过去31天、过去12个月、过去3年的能源消耗数据。

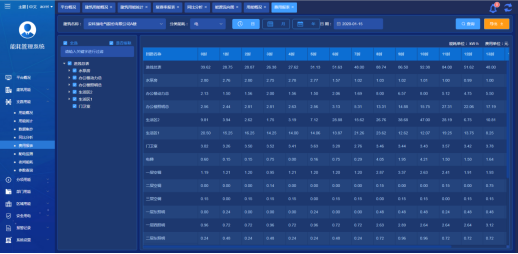

● 能耗费用报表

系统可设置能耗单价,并通过报表方式显示日、月、年能耗账单。


● 配电监测

可选择查看所选建筑的配电系统一次图,并在一次图显示配电系统当前遥测、遥信数据和状态。


● 分项能耗

展示当前建筑的照明插座、空调、动力和特殊用电,通过饼图、柱状图显示能源占比、同比对比以及分项用能趋势。


● 部门能耗

展示当前建筑各科室部门的用能情况,通过饼图、柱状图显示能源占比、同比对比以及分项用能趋势。


● 区域能耗

展示当前建筑各区域的用能情况,通过饼图、柱状图显示能源占比、同比对比以及分项用能趋势,可按照楼、楼层等方式区分。


● 用能安全监测

通过监测配电回路的漏电电流和线缆温度来分析建筑的用能安全。



环境监测

通过现场加装传感器可以实现对教学楼、宿舍楼、图书馆、实验室等区域温湿度、CO、CO2气体浓度监测和烟雾监测并预警。

5.4 智慧消防系统

智慧消防云平台基于物联网、大数据、云计算等现代信息技术,将分散的火灾自动报警设备、电气火灾监控设备、智慧烟感探测器、智慧消防用水等设备连接形成网络,并对这些设备的状态进行智能化感知、识别、定位,实时动态采集消防信息,通过云平台进行数据分析、挖掘和趋势分析,帮助实现科学预警火灾、网格化管理、落实多元责任监管等目标。实现了无人化值守智慧消防,实现智慧消防“自动化"、“智能化"、“系统化"需求。从火灾预防,到火情报警,再到控制联动,在统一的系统大平台内运行,用户、安保人员、监管单位都能够通过平台直观地看到每一栋建筑物中各类消防设备和传感器的运行状况,并能够在出现细节隐患、发生火情等紧急和非紧急情况下,在几秒时间内,相关报警和事件信息通过手机短信、、邮件提醒和APP推送等手段,就迅速能够迅速通知到达相关人员。

本平台遵循以下标准开发:

GB50052-2009《供配电系统设计规范》

GB50054-2011《低压配电设计规范》

GB2887 《计算站场地技术条件》

GB 26875.2-2011《城市消防远程监控系统》

● 平台首页

用户登录成功之后进入首页,如图所示。主要展示的内容有:项目概况、设备状态、探测器分类、设备报警信息、报警分类、报警统计、设备台账信息等。其中地图可以选配成3D建筑模型。



● 电气火灾子系统

该子系统可以接入电气火灾、孤航电弧、电气火灾主机、灭弧式保护器探测和无线测温探测等。点击电气火灾子系统进入电气火灾监控页面,如图所示。


● 防排烟子系统

该子系统通过高灵敏的无线烟感报警装置,实现对烟雾、有害气体、及气体灭火信息等实时监控,实时秒级检测烟雾,一且发现监测数剧超过风险阈值,APP、短信报警、报警统统上阵,通过设备的标签、地理位置定位,快速通知业主、物业消防单位是哪个位置的火灾隐情。

●防水子系统

该系统将会实时的监控消防水管网的压力、液位、是否漏水,以及开盖等事件,当消防水压不够,管网漏水时,系统也能实时地发出警报,能让相关人员及时维修维护,保障消防安全。

在水泵控制柜电源、故障、启停和手/自动状态信息;在主管网安装压力传感器,实时采集主管网实时压力信息;在各阀门处安装传感器,实时采集阀门开闭状态信息;在屋顶水箱安装感知器,实时采集水箱水量信息;在末端试水装置安装压力传感器,实时采集末端实时压力信息。系统通过分析数据信息、调取现场视频等多种方式,快速发现异常及故障,有效减少消防水现场检查次数、降低工作强度、提高工作效率,保障消防水系统在火灾发生时发挥作用。

● 消防设备电源子系统

该子系统可以实时监控消防系统各个部件(如消防报警主机、楼层显示器、水泵、喷淋泵、电梯等)的电源工作状态,确保消防设备供电正常,并对各个部件电源产生的过压、欠压、过流、短路、断路等故障报警提示。

● 防火门子系统

该子系统通过与门禁报警、视频识别的关联,实时监控消防通道、安全出口、生命通道防火门的开闭及消防通道堆放物情况,实现紧急情况下的开闭控制等功能。确保防火门常闭、不上锁状态及保障火警救援是消防生命通道的畅通等,保障安全的生活、工作环境。

● 视频监控子系统

数据中心收到感应端各子系统报警信息后,可调出报警位置关联的监控摄像头图像,查看报警现场视频辅助进行火情确认。实现火灾报警子系统、消防水子系统、电气火灾子系统、防排烟子系统、消防设备电源子系统、防火门子系统和视频监控子系统的有机结合,实现了报警点和监控点的联动。

● 消防设备子系统

该子系统能够将每个建筑、项目节点的所有消防设备和资产纳入管理,对一些消防栓、灭火器、喷淋和消防大队地址等着重标注,日常的巡检和维护都需要纳入计划,在紧急情况下,会联动GIS调度子系统进行调度。

● 隐患管理

在对于系统产生的隐患记录,相关人员能够对相应记录对应的设备进行操作。隐患派发,点击“派发"后在弹出界面选择执行人员和整改期限,在生成工单的同时,后台向执行人员发送工单信息。


● 工单处理

点击“详情"查看工单相关信息,对工单上的信息进行相关的处理与操作,同时还能够处理之前未被处理的工单。

● 隐患记录

可以按报警时间、区域、状态、监控设备识别号、探测器ID、探测器型号筛选,显示报警记录。


隐患分析

隐患统计支持对项目进行日、月、季、年的维度查询,并能够自定义时间查询,将项目下隐患以曲线,图表的形式展现。


● 运维管理

运维管理包括巡检日历、巡检计划、设备状态等功能。

巡检日历分为月度巡检和年度巡检,对相关的巡检查看,并查看对应工单详细情况。

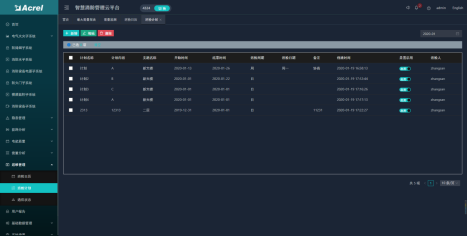

● 巡检计划

点击菜单中的巡检计划,进入对应的页面,对相关的巡检计划进行查看工单,切换日期来查询所要预览的数据,支持对巡检计划的新增,修改和删除。



5.5 学生宿舍用电管理系统

5.5.1 学生宿舍用电管理系统主要基于2个主要目的:用电安全和预付费管理。

宿舍用电主要有以下几个需要解决的问题:

1) 违规使用恶性负载:首先大功率违章电器屡禁不止,冬天的电热毯、电取暖器,夏天的电风扇,日常的电热水壶、热得快,做饭的电饭煲、电磁炉,学习用的电脑,还有各种其它发热的小家电。在使用完这些电器之后,如果忘记拔掉电源,电器在长时间使用后往往会导致火灾。

2) 设施老化:很多学校早期修建的宿舍楼,在当时设计时,防火等方面做的不规范,宿舍供电线路负荷小,电源插座设计不合理或数量较少,多年使用线路老化等等多方面的原因。宿舍用电设备多,一旦负荷过大,会引起火灾的隐患。

3) 为了鼓励节约用能,学校宿舍电费水费有一定的基础补贴,补贴之外的需要学生自己承担。基础补贴如何下发,如何通过校园一卡通都需要由系统来完成。

4) 学生宿舍有作息时间管理的要求,什么时候熄灯、开灯,那些负荷夜间要关闭哪些不能关都需要由系统来实现自动控制。

5.5.2 安科瑞学生宿舍预付费管理系统AcrelCloud-3100针对以上问题都有较好的解决方案。主要功能有:

1) 恶性负载控制:具备恶性负载识别功能,自动识别学院规定禁止使用的各类违章电器(如热得快、电吹风、电热毯、暖手煲等)功能,自动断电;断电次数可设。

2) 功率限制:负载总功率限制:限制支路用电功率,支路功率超过设定值时,支路跳闸。夜间功率限制:需要与时间管理控制共同使用,在夜间模式下,支路电流超过设定值,支路跳闸。

3) 一进三出:宿舍方案使用ADM130的仪表,可以分三路照明/插座/空调,三路单独控制,单独计量,单独设置。

4) 基础免费电量:可根据管理要求,对各宿舍,不同区域独立设置基础电量,提供给学生一定的免费电量。

5) 负控次数复位:超负荷断电或使用禁用发热电器自动断电后可自动恢复供电,自动供电时间和次数可设。超过自动恢复次数后由管理员查明原因后台恢复供电。

6) 定时通断:根据生效日期设置、节假日设置、通断时间段设置,来自动对宿舍供电进行通断。

7) 白名单管理:维护电器白名单的信息,自带不低于30类学校常用电器使用特征的数据库。支持学习其他电器使用特征,白名单负载不会识别恶性负载。

8) 夜间小电流:可以设置宿舍夜间小电流的使用,仅能供手机充电或夜灯使用。

9) 空调模式:当一路设置为空调负载时,将会独立判断恶性负载。

● l B/S架构

系统设计采用B/S架构,无需安装客户端,通过浏览器用户就可以完成配置、设置、查询、控制等所有操作,并可支持更多用户同时在线。


● 微信查询功能

学生可以用手机在新中新一卡通微信平台上,进行用电充值、查询用电情况。平台具有用户剩余电量微信提醒功能。

● 分时控制、三回路独立控制用电管理

每间宿舍分空调、插座照明、卫生间照明三路独立电源配电,三路电源的供电保护、供电控制、供电时间相互独立,可以由学院根据管理需要决定三条用电回路各自供电时间。

● 远程实时抄表计量功能

系统应能够远程实时读取电能数据,电能数据采用通过数据网关上传至管理计算机。

● 违章电器实时监控识别预警控制

系统应具备恶性负载识别功能,自动识别学院规定禁止使用的各类违章电器(如热得快、电吹风、电热毯、暖手煲等)功能,并及时自动断电。

● 自动恢复供电功能

超负荷断电或使用禁用发热电器自动断电后可自动恢复供电,自动供电时间可设。管理者可设定自动供电的次数,超过设定次数后系统不能再自动供电,需找管理者查明断电原因后,由供电管理人员恢复供电。

● 控制权限管理

系统能够实现总体控制和分类控制管理。学院管理员可以管理全院学生公寓能耗对象,各楼幢管理员只能负责管理本楼幢能耗对象。

● 分户计费管理

可以进行免费基础电量设置、预购电量、无费关断、用电情况查询、退费管理、房间调换进行数据转换、支持中途更换操作员、打印能耗管理报表等。

● 系统学习功能

自带不低于30类学校常用电器使用特征的数据库。不在特征数据库的电器可以通过现场学习进入数据库。

5.6 校园充电桩管理系统

高校电动汽车和电瓶车数量比较多,部分充电管理混乱,电线乱接问题容易对校园环境和师生造成安全隐患,因此加强充电桩的安全管理十分关键,使电瓶车定点停放,定点充电,规范管理。

安科瑞提供电动自行车充电桩和管理云平台,针对电动自行车火灾治理提供充电安全管理、资产管理和交易管理的一揽子解决方案,解决充电难、管理难和收费难的问题。


安科瑞电动自行车充电桩有三种规格可供选择,包括ACX-10AY投币刷卡型、ACX-10AH投币联网型和ACX-10DYH全功能型,均可同时供10路充电。

其中ACX-10AY投币刷卡型可通过投币和刷卡充电,刷卡充电需要在管理处预存电费充值;

ACX-10AH投币联网型可通过投币充电,也可接入充电桩管理云平台通过扫码充电;

ACX-10DYH全功能型以上三种方式均可支持。


安科瑞电动自行车充电桩通过4G与系统进行通信和数据交互。系统能够对电动自行车充电桩的日常状态、充电过程进行监控;实现充电支付对接:支持投币、刷卡、微信支付等多种支付方式,保证支付交易过程的完整性,对充电过程中的异常情况进行有效预警;实现对下游站级平台的清算、对账功能。平台可对接消防物联网平台、小程序等,提供相关异常数据,实现电动车充电安全管理的网络化、可视化。

● 安全预警

对平台连接的所有充电桩状态进行监视,充电桩发生异常情况时可通过APP、短信及时向运营人员发出报警信号,及时消除火灾隐患。

● 交易结算管理

平台为运营方提供充电价格策略管理,预收费管理,账单管理,营收和财务相关报表等,支持投币、刷卡和扫码充电。

● 充电服务

可通过软件搜索附近充电桩,并查看充电桩状态,并导航至可用充电桩。可通过在线自助支付实现充电。

● 运营分析

对订单进行数据化分析,通过柱状图、报表方式直观展示数据,并支持和第三方平台对接。

● 微信小程序

可通过微信小程序扫码充电,充电账单支付。运营商和物业管理人员均可通过小程序管理,监测充电桩状态和充电交易情况。

5.7 智能照明控制系统

学校公共场所比较多,照明占用的能耗在整个校园能耗中所占比例比较大。由于高校教室管理一般采用开放式管理模式,学生基本上无固定的班级教室,无固定的座位。教室、图书馆以及其它公共场所不管是否有需要灯全开的情况比较多见,照明浪费现象在高校司空见惯。虽然每间教室的照明负荷有大有小,但由于其数量多,使用时间长,加之教室照明在整个学校用电量的比重一般在30%左右,因而造成的年用电量浪费就很惊人。

ASL1000智能照明控制系统可以实现场景控制、时间控制、区域控制、光照度感应控制以及红外感应控制等多种控制方式,能有效避免公共区域的照明浪费,还可以帮助学校管理校园照明及作息。

教室:黑板照明、教室整体照明、场景模式调整,光照度及红外感应控制,窗帘、空调、插座管理;

室内走道:公区照明控制(自动感应、手动);

实验室科技楼等:公区照明控制、实验室照明亮度调节;

体育馆:整体及场景模式控制(训练、上课、培训、比赛、会议等);

操场:整体及场景模式控制;

校区路灯:根据时间及室外的亮度自动调节,支持远程独立控制。

系统在配电箱内的模块主要有总线电源、开关驱动器、IP网关、耦合器、干接点输入模块等。这些模块使用35mm标准导轨安装。

安装在控制现场的模块主要有光照度传感器、红外传感器和智能面板。有人经过可以设定红外感应控制亮灯,人离开后在设定的时间内熄灯,智能面板等手动控制设备,可实现自动控制、现场控制和值班室远程控制相结合。

智能照明系统设备选型

电源模块


功能说明:

KNX/EIB系统标准供电电源,耦合总线信号,并且监测KNX/EIB系统的电流。另外本系列的电源提供一个30V的辅助直流电压,为其他的外设(如触摸屏幕、IP网关等)提供电源。该模块至多可以为64个设备供电,带总线复位、过流指示和短路保护。


● 开关驱动器


功能说明:

开关驱动器,支持KNX总线协议,用于对设备进行开关控制的驱动器,具有逻辑、延时、预设、场景、阈值开关等功能。

● 0-10V调光驱动器


功能说明:

0-10V调光模块,支持KNX总线协议,用于控制调光回路,具有软开/关功能, 每一回路能同时被8个场景调用,能检测回路状态。尤其适合对白炽灯、LED灯和低压卤素灯进行调光,还具有开关、场景、状态反馈等功能。


● 可控硅调光模块


功能说明:

可控硅调光模块,支持KNX总线协议,作为调光模块既可以直接控制输入电源的通断来控制负载的通断状态,还可以通过相位控制方法实现对输入电压的调节从而实现LED的调光功能。


● 人体感应和光照度传感器


功能说明:

智能照明传感器,支持KNX总线协议,可感受外界信号、物理条件(如光、红外),并将感应的信息传递给其它KNX模块(如调光器、开关驱动器),实现其功能。主要用于智能照明控制系统中公共走道、门厅、车库等需要自动控制场所。

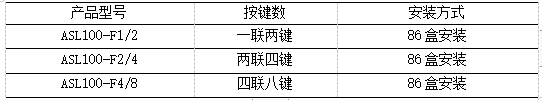

智能面板


功能描述:

智能面板,支持KNX总线协议,用于接受按键触动信号,可通过区分短按与长按并结合不同参数配置实现开关、调光、场景、窗帘控制、调温、报警等功能。


● 干接点输入模块


功能说明:

干接点信号输入模块,支持KNX总线协议,用于接受外部干接点信号输入,可通过不同参数配置实现开关、调光、场景、窗帘控制、数值发送、计数、调温、报警等功能。

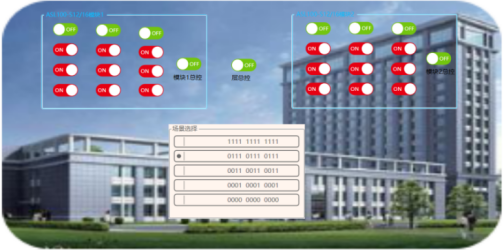

区域控制

可以通过电脑或者触控终端控制一栋楼、某一层或某个区域所有照明灯具开关。可以对单个照明回路实现开关控制,还可对每个模块、箱子、楼层、自定义分区实现总控。现场受控回路的开关状态会实时反馈。


● 调光控制

拖动调光控件,照明设备从0%到100%进行调光,点击左右两边的符号,可进行步进调光,一个步进增加/减少20%;通过图标的亮灭状态反馈现场开关的状态。

点击模块调光单控可以对一个模块的照明回路实现调光控制;

点击调光总控,可以对多个照明回路实现调光控制。


● 定时控制

智能照明控制系统通过时钟管理器,实现有关区域照明的定时和自动管理功能,实现走廊、公共通道、景观照明、泛光照明、车库照明定时控制。如百叶窗定时升降、集中供热定时调节、节假日照明定时关闭、定时通知等。


● 场景控制

智能照明控制系统根据不同区域的功能需求,设定不同的场景模式,完成各种照明灯具的控制组合,达到美化工作环境。

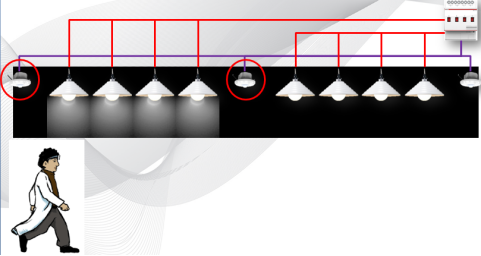

● 人体感应控制

在通道、走廊、公共区域、楼梯间、会议室等场所布置人体感应传感器,当人员进入区域时,自动打开照明;当人员离开后,延迟一段时间再关闭,根据需求设定。


● 窗帘控制

窗帘控制有两种控件,一种是开关和步进调节功能;另一种是调节和步进调节功能。

点击窗帘单控控件,可以开合百叶窗/窗帘或者调整百叶角度;


点击窗帘总控图标,可以对多路窗帘实现调光控制;

通过图标的亮灭状态,反馈现场窗帘的开合状态,数值表示窗帘的相对动作的值。


● 电流检测

读取带电流检测开关驱动器所有回路的电流、开关控制,并自动分析回路是否有故障状态。电流值、故障状态显示、开关状态会实时反馈在界面上。

5.8 消防应急照明和疏散指示系统

学校建筑大多为公共区域,人员密度大,消防比较复杂,一旦发生火灾,疏散指示系统非常重要。消防应急照明和指示系统可以和火灾报警系统联动,提供应急照明和疏散路径指示,指引人群快速找到疏散出口,并可以一键选择疏散应急预案,提升人员逃生概率。


● 消防联动

本系统与火灾自动报警系统无缝对接,当发生火灾时,得到火灾信息,系统自动生成逃生路线。同时也可以通过自动和手动两种方式进入应急状态。

● 故障报警

本系统采用消防二总线将具有通信功能的设备和灯具相互连接起来,当监控系统中的设备及灯具发生短路、断路等故障时,控制器能发出故障报警信号,指示故障报警地点并保存故障报警信息,限度地保障了电气安全的可靠性。

系统监控

控制器可对系统内部的所有组件工作状态进行24小时监控,实时检测其工作状态是否正常,包括集中电源、分配电装置、灯具,火灾报警时,能迅速发出指令,控制灯具的显示状态。

● 系统自检

自动检查控制器中所有状态指示灯、显示屏、喇叭、打印机是否正常。自检功能分为常规自检、月检和年检,定期检查电路故障,消除安全隐患。常规自检方式为所有指示灯闪亮、显示器、音响器件发声;月检方式为上电24H后,每隔30天应急工作30~180秒;年检方式为每年应急工作时间不少于30min。

记录查询

当系统发生应急启动、故障等事件时,控制器能自动记录事件类型,事件发生时间,事件发生区域以及事件的详细信息,可在日志记录中自定义查询日期及范围,控制器能存储事件记录超过10000条。

● 导光流

控制器可通过软件界面设置灯具顺序闪亮的频率,2~32Hz可设。


06 典型案例

华南理工大学番禺国际校区

北京人民大学

哈尔滨工业大学图书馆

西安理工大学曲江校区

中山大学化学与材料楼

上海交通大学密歇根大楼
