安科瑞光伏直流用电计量表
1,概述
光伏发电系统主要由光伏组件、控制器、逆变器、蓄电池及其他配件组成。根据是否依赖公共电网,分为离网跟并网两种,其中离网系统是独立运行的、不需要依赖电网。离网光伏系统配备了有储能作用的蓄电池,可保证系统功率稳定,能在光伏系统夜间不发电或阴雨天发电不足等情况下供给负载用电。
光伏发电系统的工作原理均为光伏组件将光能转换成直流电,直流电在逆变器的作用下转变为交流电,实现用电、上网功能。因此可以对光能转换出的直流电进行电压电流的测量及电能计量。
2,光伏系统结构
3,光伏系统直流计量方案
针对电表不同的安装方式,有3款直流计量方案,分别是嵌入式安装直流电表PZ72L-DE、壁挂式安装直流电表DJSF1352、导轨式安装直流电表DJSF1352-RN。该三款仪表均可测量光伏直流系统中的电压、电流、功率、正向与反向电能。既可用于本地显示,又能与工控设备、计算机连接,组成测控系统。
光伏直流用电计量表具有RS-485通讯接口,采用Modbus-RTU协议;根据不同要求,通过面板按键,对变比、报警、通讯、开关量输出进行设置与控制。
4。直流计量电表产品介绍
4.1 PZ72L-DE
功能参数
●测量功能:能测量直流电压U、电流I、功率P。
●计量功能:能计量当前组合电能,正向电能,反向电能。
●分时功能:两套时段表,一年可以分为4个时区,每套时段表可设12个日时段,4个费率(F1、F2、F3、F4即尖峰平谷),时段间隔为15分钟,时段可跨零点设置 。(仅LCD液晶表具有)
●历史数据统计功能:能统计上12月的历史电能(各费率电能)。(仅LCD液晶表具有)
●开关量输入输出功能:PZ72有二路开关量输出,二路开关量输入,PZ96有二路开关量输出,四路开关量输入,开关量输出为继电器输出,可以实现“遥控"和报警输出。开关量输入不仅能够采集和显示本地的开关状态信息,同时可以通过仪表的RS485实现远程传输功能,即“遥信"功能。
●显示:LCD(背光延时时间可调)或LED。
●通讯:RS485接口,半双工、光电隔离,Modbus-RTU 或DL/T645-2007协议,波特率1200、2400、4800、9600、19200、38400可选,调制红外固定为1200bps。
●开关量:输入(DI)干接点输入,仪表内置电源,光电隔离。输出(DO)2路继电器输出,常开触点,容量2A/30VDC或2A/250VAC。
3.2 DJSF1352
主要功能
●具有正向,反向有功电能量计量功能,组合电能=正向+反向。
●电压、电流、功率测量。
●上12个月结算功能。
●具有日历、计时和闰年自动转换功能,具有校时功能。其中广播下发的时钟误差不得大于5分钟,在零点前后十分钟内不准校时,每天只允许校时一次。
●具有两套费率时段,可通过预先设置的时间实现两套费率时段的自动转换,每套费率时段全年至少可设两个时区,24小时内至少可以设8个时段,时段间隔为15分钟,时段可跨零点设置。
●调制红外通讯接口和RS-485通讯接口,采用DL/T645-2007通讯协议和Modbus-RTU协议,RS485的通讯速率可在1200bps、2400bps、4800bps、9600bps设置,调制红外固定为1200bps。
规格参数
●准确度等级:1级。
●额定电压(Ub):100V、350V、500V、750V、1000V等。
●标定电流(In):300A(可设置),分流器支持输出0-75mV,霍尔电流传感器支持输出0-20mA和0-5V。
●脉冲常数:以实际铭牌标注为准。
●辅助电源:供电电压,DC20-60V或AC85V-265V可选。
3.3 DJSF1352-RN
功能参数
●测量:双路直流输入 。
●显示:8 位段码式液晶屏(LCD)。
●通讯接口 :RS485,红外RS485, infrared。
●通讯协议:Modbus-RTU,DL/T 645-2007。
●开关量:开关量输出:2路继电器输出,2A/30VDC或2A/250VAC;开关量输入:2路干接点输入。
●脉冲输出:一路秒脉冲输出,一路电能脉冲输出。

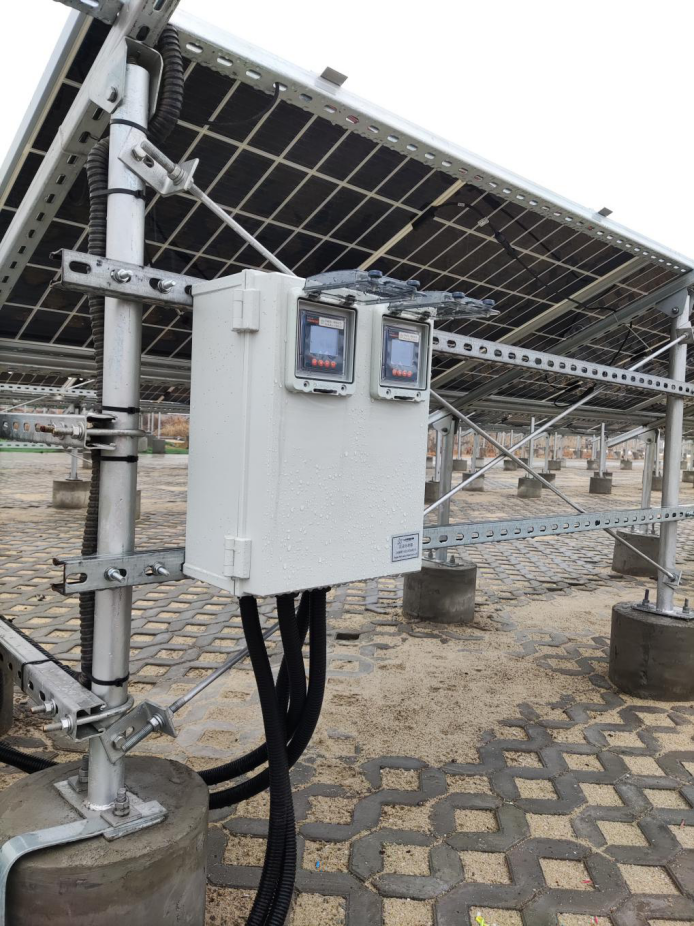

5,现场照片
6,典型案例
扬州晶澳光伏电站
山西国臣光伏电站
北京国臣光伏电站
