                                           低压智能电动机保护器的应用

随着工业现场集成度的迅速提高，后台系统需要采集的电参量、事件和状态等信息越来越多，因此用户对通讯的响应速度提出了更高的要求，传统的Modbus_RTU协议的轮询速度逐渐难以满足一些工业现场的需求，速率更快、接线更方便的Modbus_TCP通讯开始受到一些用户的青睐。本文主要介绍了配置了Modbus_TCP通讯模块的ARD3M智能电动机保护器在山东某污水处理厂的应用。

该污水处理厂位于山东某化工园区内，设计规模1.5万m³/日，是园区内最重要的基础设置配套工程之一。该园区自设立以来，积极推进智慧化绿色园区、企业一体化循环发展等“六大工程"，对园区内配套设施的集成度要求*，因此该污水处理厂在设计之初就对系统通讯速率提出了很高的要求。最终，用户针对低压电动机回路的电动机保护器提出如下需求：

1）  为电动机提供完善的保护，并具备多种事件记录追忆功能；

2）  全电参量测量，包括但不限于三相电流、三相电压、有功功率、无功功率、电能；

3）  具备Modbus_TCP通讯协议，并能将电参量、故障信息、电机状态等信息上传至后台系统。

 低压智能电动机保护器

产品方案：

根据客户需求，我司为其搭配了ARD3M系列智能电动机保护器，并选配了MCE（Modbus_TCP）功能模块，在提供保护、测量功能的同时满足了现场Modbus_TCP的总线通讯要求。

图1 现场安装图片

产品采用分体式安装方式，主体、显示及MCE模块外形如下图所示：

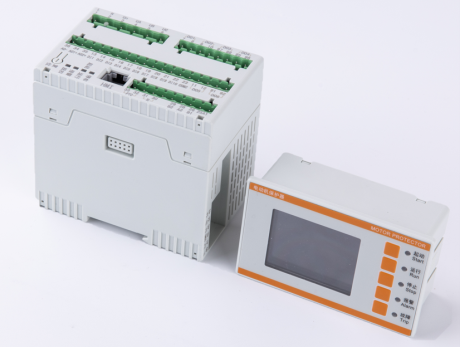

图2 主体和显示单元

图3 MCE模块
